第3章动力电池系统常见故障的诊断与检测

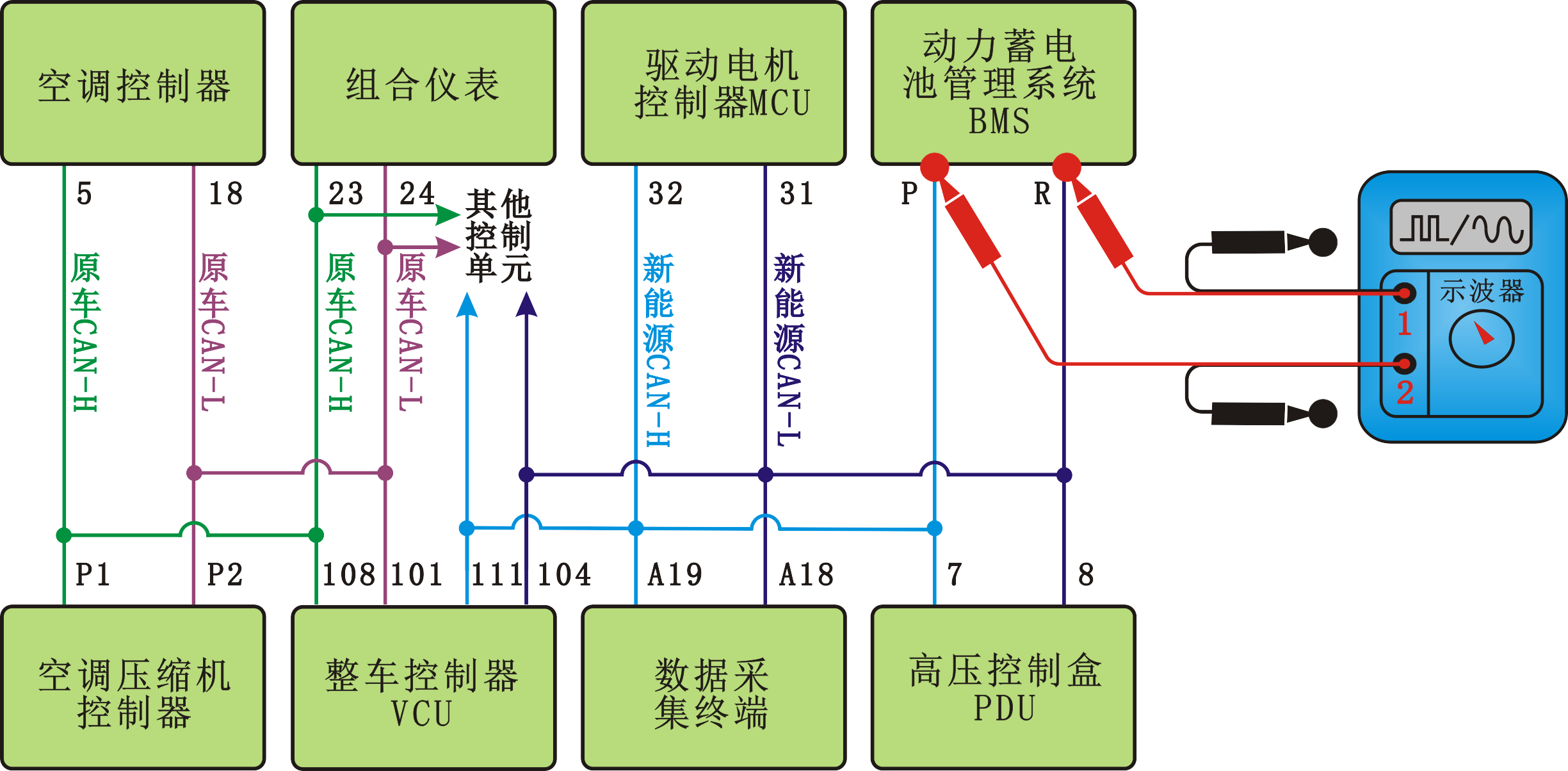

5.2.2、数据通信CAN总线电路的测试>>测试过程>>仪器的连接
测试步骤： （1）把示波器1通道和2通道的负极检测探针连接到辅助蓄电池或BMS模块负极上。 （2）把示波器1通道的正极检测探针连接到BMS端接插器管脚R上。 （3）把示波器2通道的正极检测探针连接到BMS端接插器管脚P上。
说明：此处只是对BMS端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析其他模块侧管脚的信号。
