第3章动力电池系统常见故障的诊断与检测

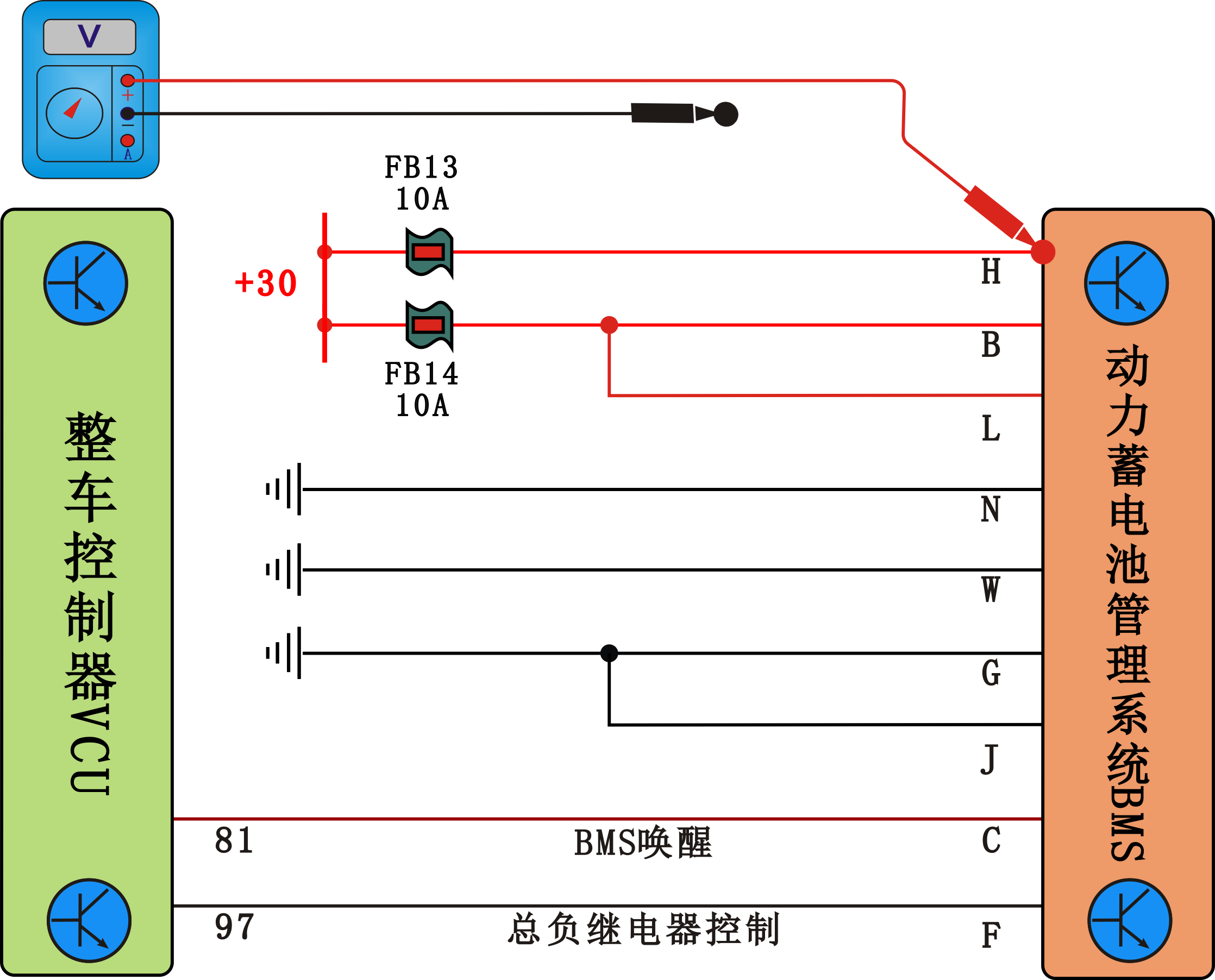

2.2.2、BMS电源电路的测试>>测试过程>>仪器的连接
测试步骤： （1）把汽车专用万用表的负极检测探针连接到辅助蓄电池或BMS模块的负极上。 （2）把汽车专用万用表的正极检测探针连接到BMS端接插器H端子上。说明：图示只是绘制了端子H信号电压测量的方式，其他端子信号电压测试方法与之雷同，此处不再列举。
此处只是对BMS端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析电路另一侧管脚的信号。
