第2章动力蓄电池管理系统（BMS）的认知
4.3.3.2、BMS的功能要求>>安全管理>>高压绝缘>>高压绝缘监控的分类
对于封闭回路的高压直流电气系统,其绝缘性能通常用电气系统中电源对地漏电流的大小来表征。
现在普遍使用三种漏电流检测的方法。 （1）辅助电源法 （2）电流传感法 （3）桥式电阻法
本文重点了解桥式电阻法。
桥式电阻法

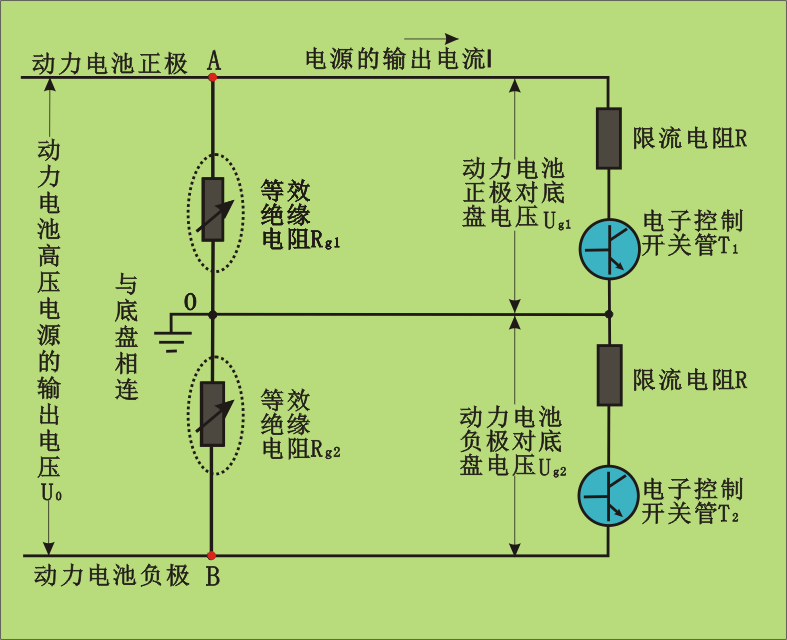

桥式电阻法绝缘电阻监测电路：A点与慢充系统正极相连,B点与慢充系统负极相连,O点与车辆底盘相连。U0为慢充系统高压电源的输出电压,Rg1、Rg2分别为高压电源正、负极引线对底盘的一种等效绝缘电阻,此电阻的数值不是固定的，是要随着环境等各各因素可变化的,R为限流电阻,可以取一个合适较大数值，如取R=51kΩ。T1、T2为电子控制开关管。
控制单元通过T1和T2让其导通与关断，改变点A（慢充系统正极连接点）和点B（慢充系统负极连接点）之间的等效电阻和慢充系统电源的输出电流I,根据为慢充系统高压电源的输出电压U0、慢充系统电源的输出电流I和等效电阻之间的关系,便可以计算出等效绝缘电阻Rg1和等效绝缘电阻Rg2的阻值。
