第2章充电系统常见电路故障的诊断与检测

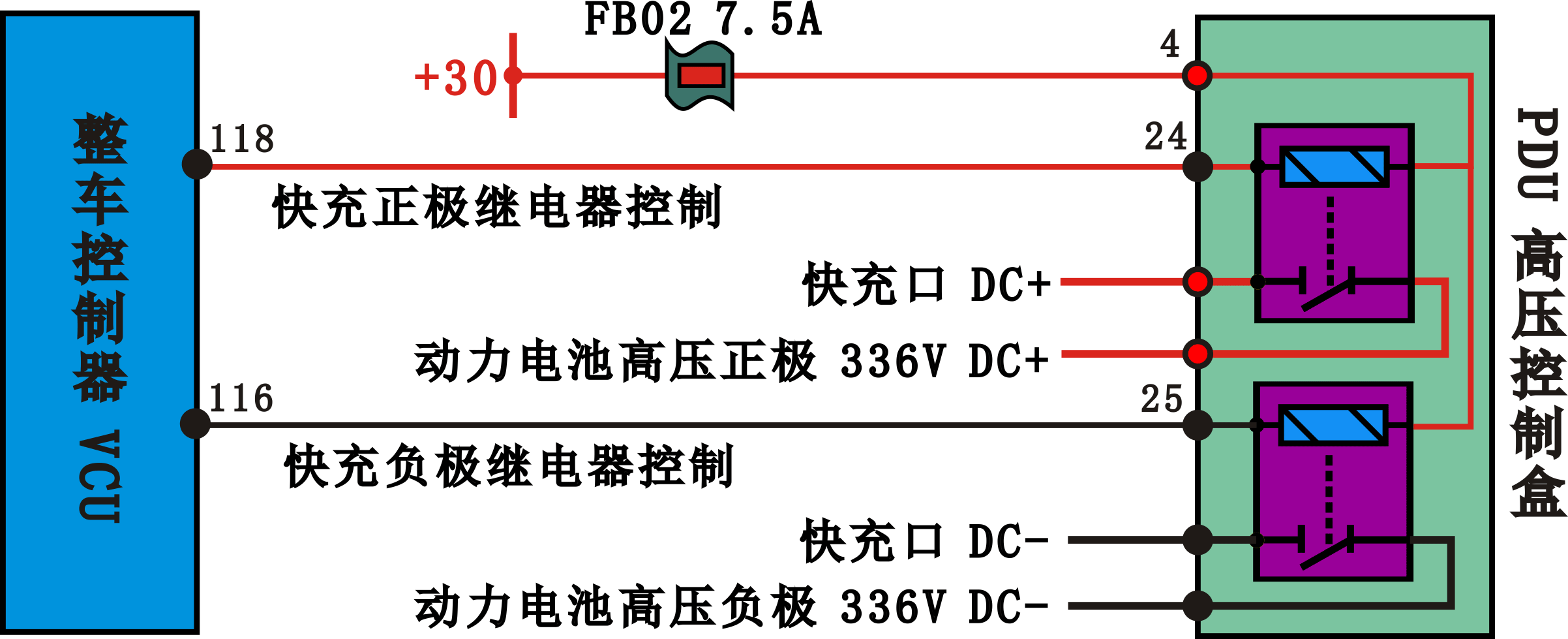

6.1、快充正、负极继电器及电路的测试>>信号对系统性能的影响
快充充电功能启动，VCU检测车辆系统的故障等级、高压互锁、绝缘电阻及故障代码等，在没有故障的情况下,启动充电功能，并接通快充正、负极继电器控制端搭铁，继电器吸合;动力电池上电,高压回路接通。 如果此控制信号出现错误，将无法使高压回路接通，充电系统不启动充电或充电过程中停止充电，导致电动汽车无法补充电能，影响车辆正常运行。
