第2章充电系统常见电路故障的诊断与检测
2.3、充电连接（CC）信号故障>>测试结果分析

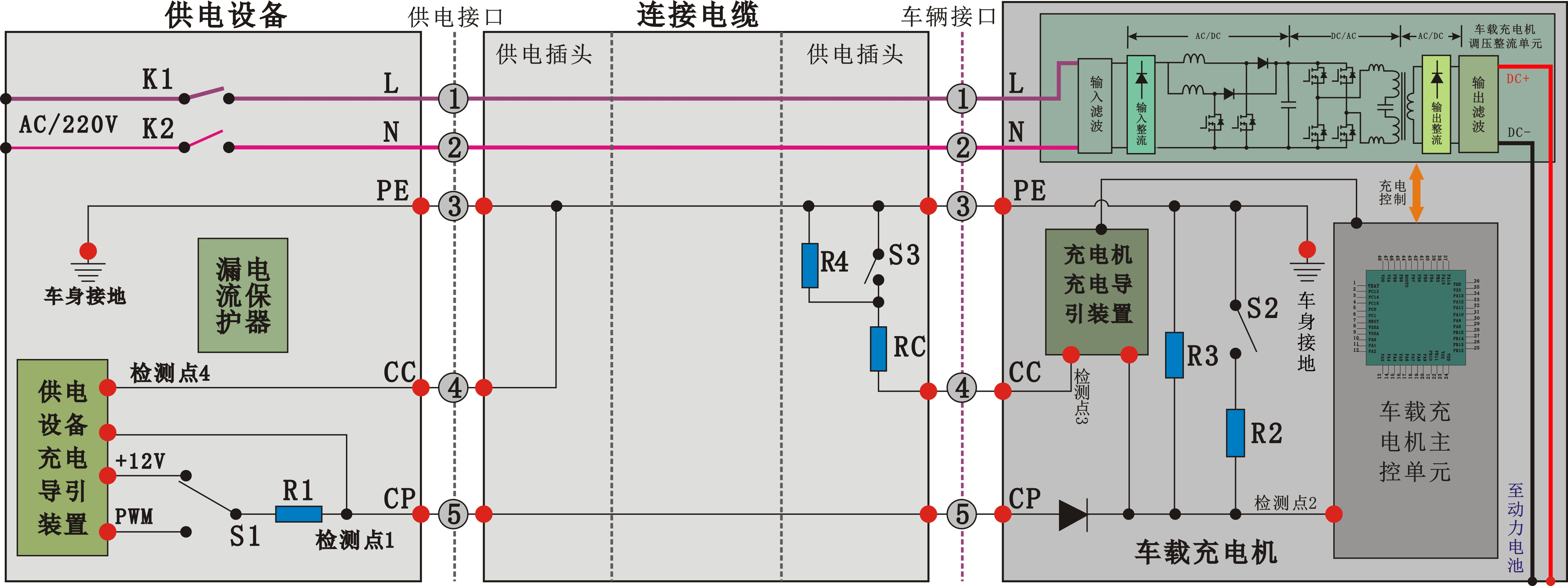

充电连接（CC）信号在充电枪锁止开关按下时电压为0V，未按下时为10V以上。如果测试电压不符合，则可能存在以下几种情况：（1）充电枪中R4和RC电阻开路或阻值过大、过小造成电压不符；（2）充电枪中开关损坏引起开关常开或常闭以及触点电阻过大，造成电压不符；（3）车身接地开路或虚接，造成电压不符；（4）充电机充电导引装置电源、内部故障，造成电压不符；（5）接插件损坏、松脱、锈蚀等接触不良造成电压不符。
