第1章充电系统常见故障的原因分析
3.5、BMS唤醒信号故障
整车控制单元确认充电唤醒及请求信号后，向BMS发送唤醒信号，其信号电压为+12V左右。BMS接收到此信号后控制动力电池正、负继电器接通，准备进入充电模式。如果此信号电压出现错误，BMS系统将不能获知充电请求，充电功能将停止。
故障原因

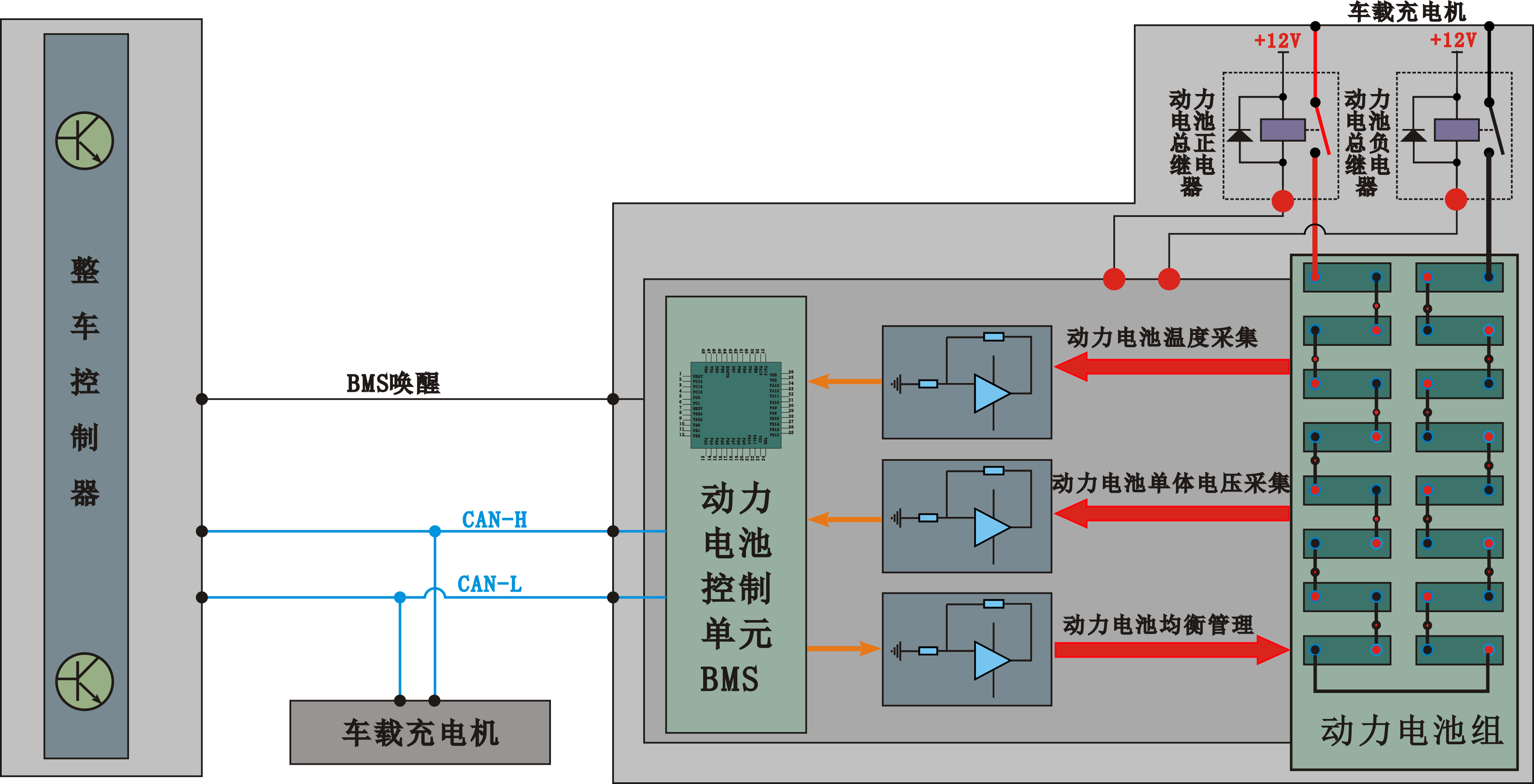

根据充电控制电路原理图上分析，可以得出，影响BMS唤醒信号的因素有以下元件及线路： （1）BMS唤醒线路开路、短路或虚接； （2）BMS唤醒连接电缆及接插件松脱、损坏、锈蚀等接触不良； （3）BMS电源、车身接地电路开路、虚接、短路； （4）整车控制器电源、车身接地电路开路、虚接、短路。
