第3章快速充电系统的认知
7.2、快速充电系统的控制逻辑>>系统自检

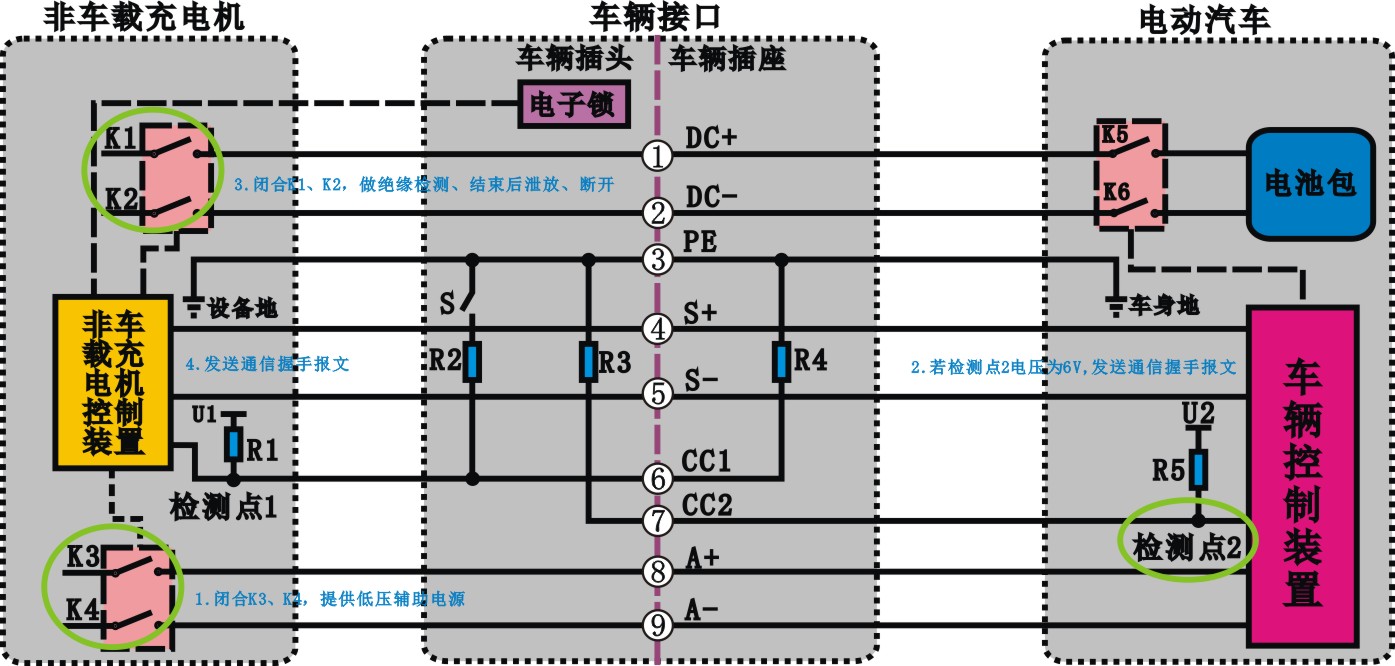

在车辆接口完全连接后，充电桩将闭合K3、K4，使低压辅助供电回路导通，为电动汽车控制装置供电（有的车辆不需要供电）（车辆得到供电后，将根据监测点2的电压判断车辆接口是否连接，若电压值为6V，则车辆装置开始周期发送通信握手报文），接着闭合K1、K2，进行绝缘检测，所谓绝缘检测，即检测DC线路的绝缘性能，保证后续充电过程的安全性。绝缘检测结束后，将投入泄放回路泄放能量，并断开K1、K2，同时开始周期发送通信握手报文。
