第3章快速充电系统的认知
7.1、快速充电系统的控制逻辑>>充电接口确认

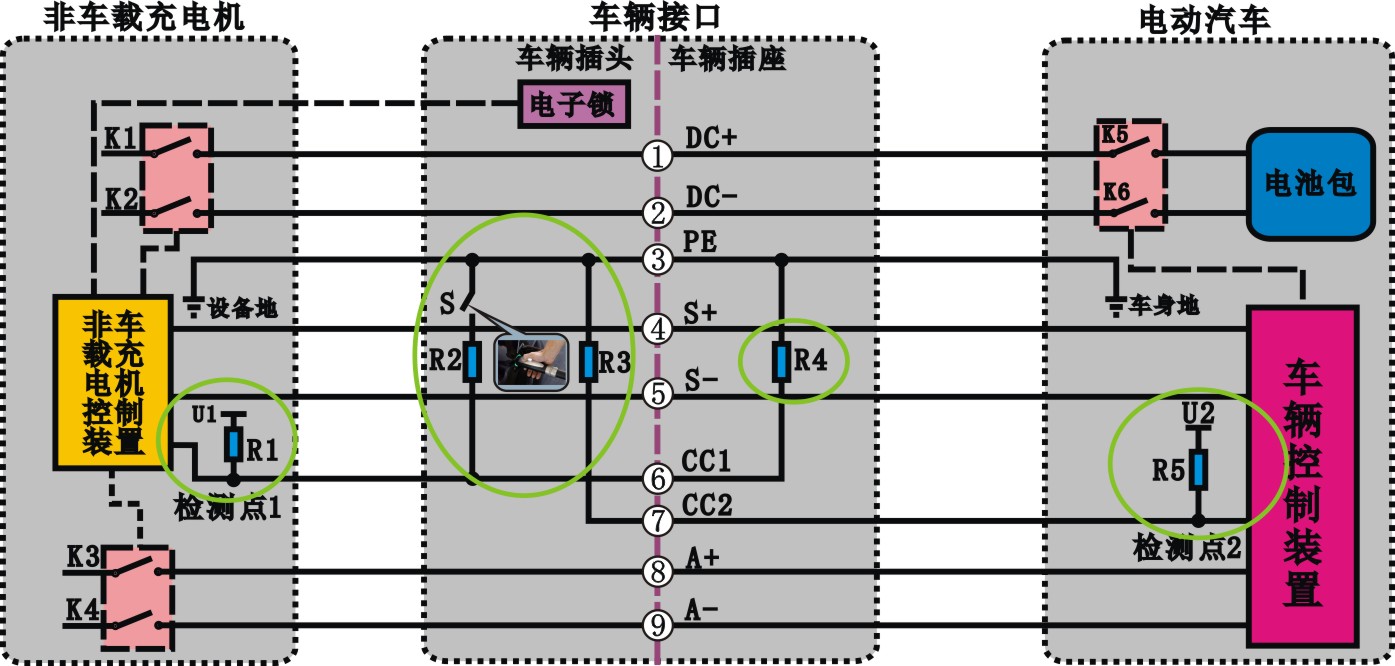

当按下枪头按键，插入车辆插座，再放开枪头按键。充电桩的检测点1将检测到12V-6V-4V的电平变化。一旦检测到4V，充电桩将判断为充电枪插入成功、车辆接口完全连接、并将充电枪中的电子锁进行锁定，防止枪头脱落。
当按下枪头按键，插入车辆插座，再放开枪头按键。充电桩的检测点1将检测到12V-6V-4V的电平变化。一旦检测到4V，充电桩将判断为充电枪插入成功、车辆接口完全连接、并将充电枪中的电子锁进行锁定，防止枪头脱落。
