第3章快速充电系统的认知

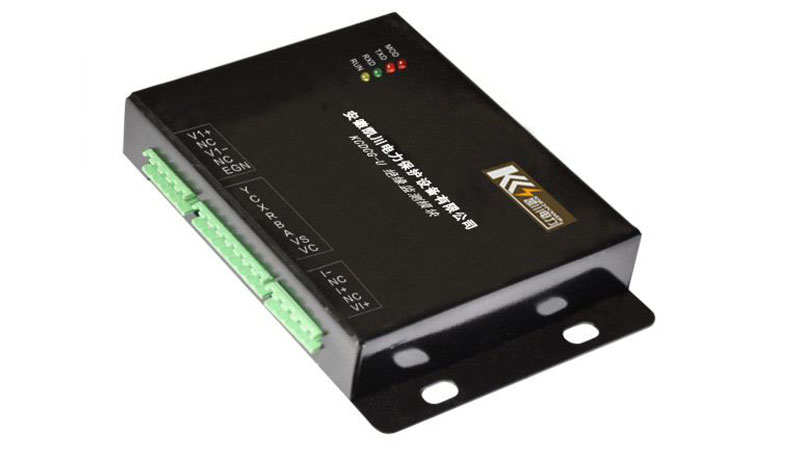

3.1.2.3、快速充电系统的组成>>直流充电桩>>电气结构>>绝缘检测模块
绝缘检测模块实现电动汽车直流充电桩、直流母线对机壳的绝缘检测，避免系统绝缘状态异常时，所形成的漏电对人员及设备可能造成的严重的伤害和损坏。绝缘测量有效电压范围为200V~1000V，采用平衡电桥和非平衡电桥相结合的方法，避免平衡电桥在正负母线同时接地无法检测的问题，模块具有负压检测功能，充电桩提供负压判定信号，防止电池反接。满足2015新国标，具备RS485通信功能，故障指示、电压泄放功能。
