第3章快速充电系统的认知
3.1.2.1、快速充电系统的组成>>直流充电桩>>电气结构>>充电模块
充电模块能够完成交流到直流的转换，三相380VAC±25%输入正常工作，输出电压为200V-750V直流，输出电流为：50A/100A/125A/150A/200A/250A六种。输出电压可以通过手动及电源监控模块调节。该模块具有过流保护、输出过压保护、过热保护等功能。充电模块为强制风冷散热方式。
详细信息

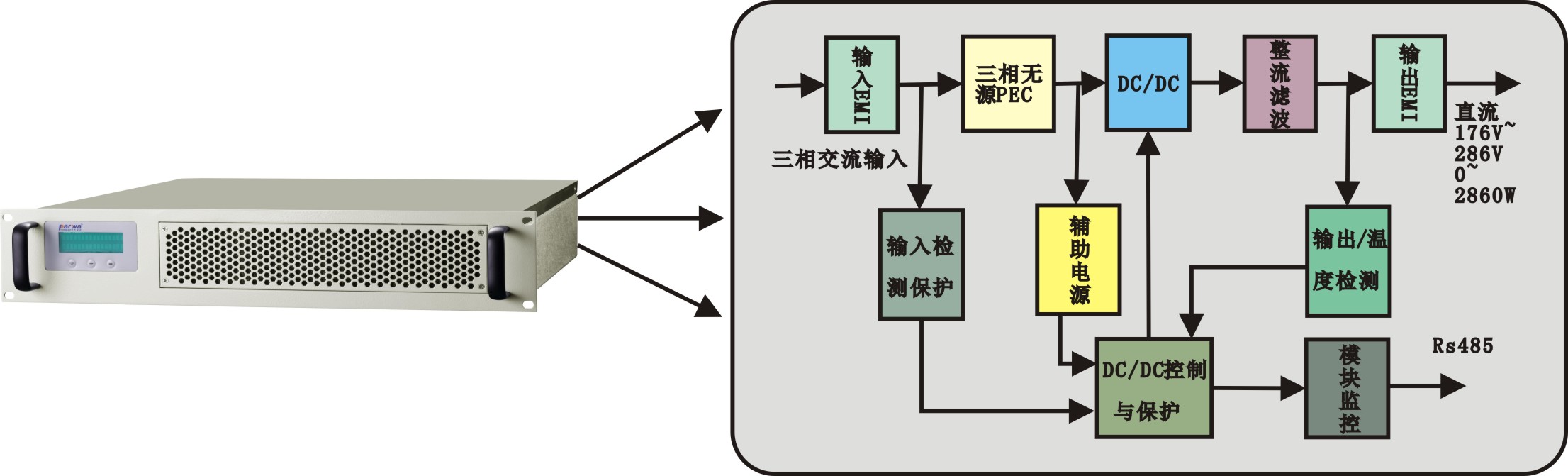

充电模块由三相无源PFC（功率因数校正）和DC/DC两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。 前级三相无源PFC电路由输入EMI（抗干扰）和无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.92，以满足三相谐波标准和GB/T 17794.2.2-2003中相关EMI（抗干扰）以及EMC（电磁兼容）的标准。 后级的DC/DC电路由DC/DC变换器及其控制电路、整流滤波、输出EMI（抗干扰）等部分组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。 辅助电源在输入无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。 输入检测电路实现输入过欠压、缺相等检测。DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
