3.6.6、充电系统组成>>车载充电机>>交流输入端接口定义

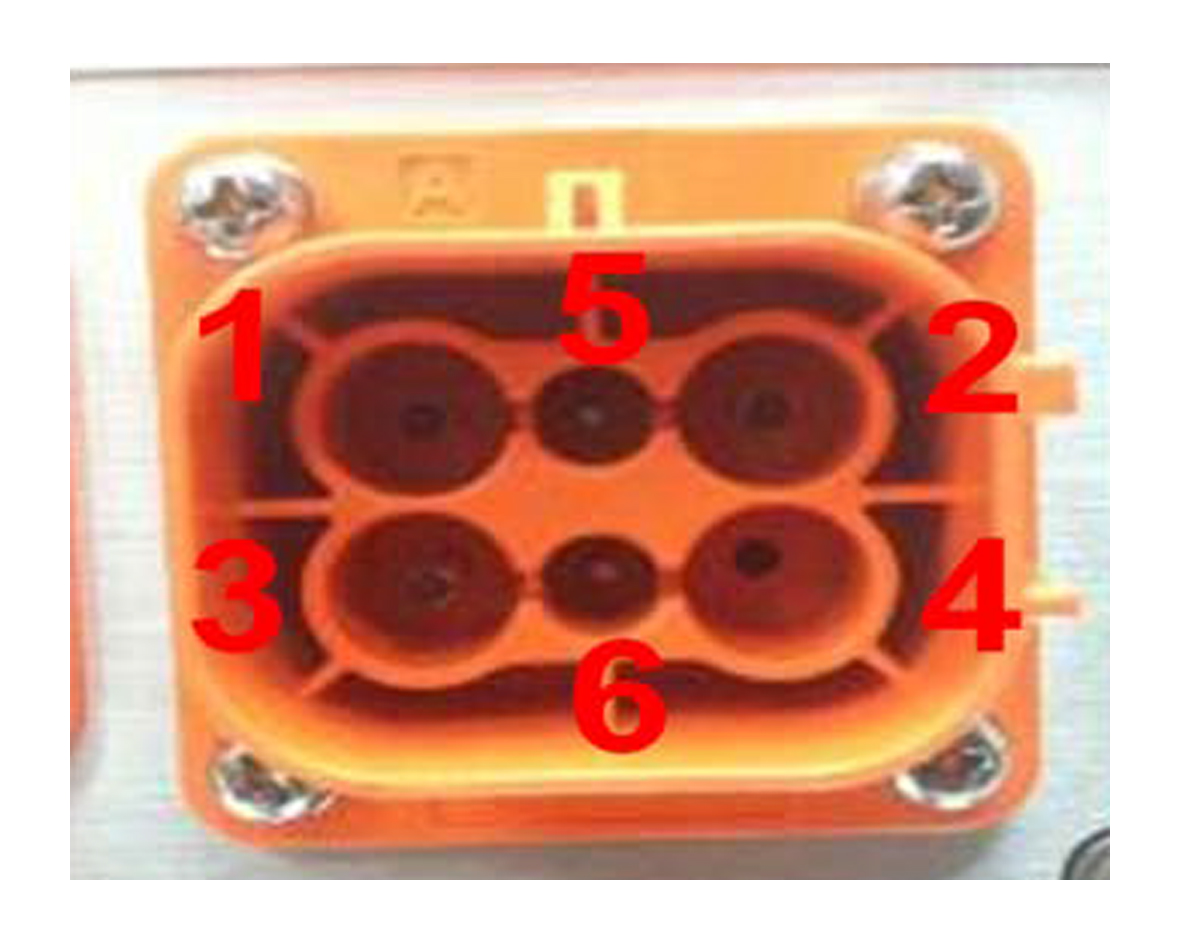

交流输入端:A脚：电源负极B脚：电源正极1脚：L（交流电源） 2脚：N（交流电源） 3脚： PE（车身地（搭铁）） 4脚：空 5脚：CC（充电连接确认） 6脚：CP（控制确认线）
