第1章充电系统常见故障的诊断与检测
7.4、交流充电接口温度信号的测试>>电路导通性测试

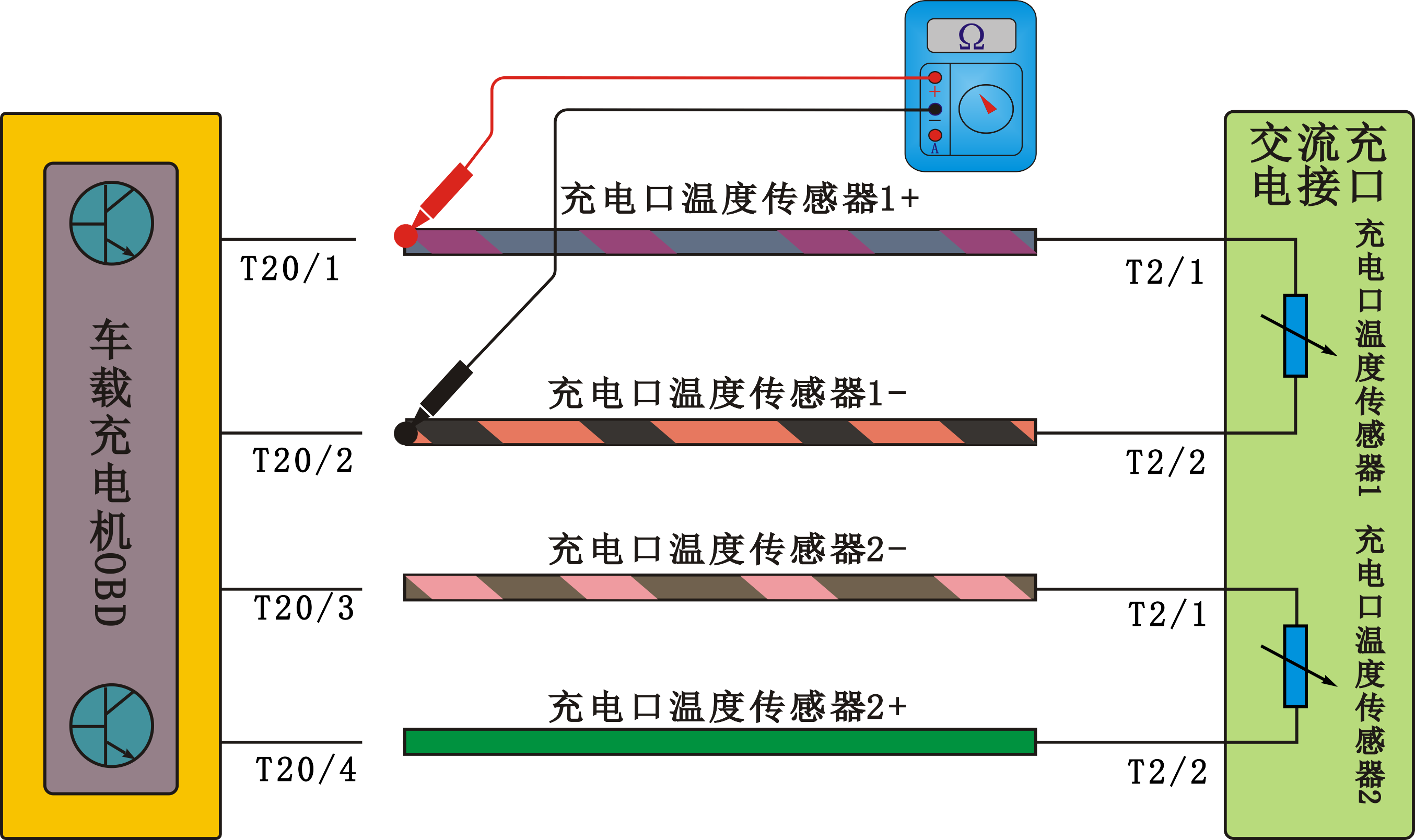

测试步骤： 1、拔开OBD端的连接器。 2、根据如图标注提示进行测量。 3、测试温度传感器1的电阻值为14.97KΩ，否则说明导线断路、虚接或电阻损坏。 4、不同导线之间电阻应无穷大，否则说明导线之间有粘连。 说明：图示只绘制出了充电口温度传感器1线路通断测量的方式，充电口温度传感器2线路通断测量的方式与之雷同，电阻值为14.97KΩ，此处不再列举。
