第1章充电系统常见故障的诊断与检测
7.2.2、交流充电接口温度信号的测试>>测试过程>>仪器的连接

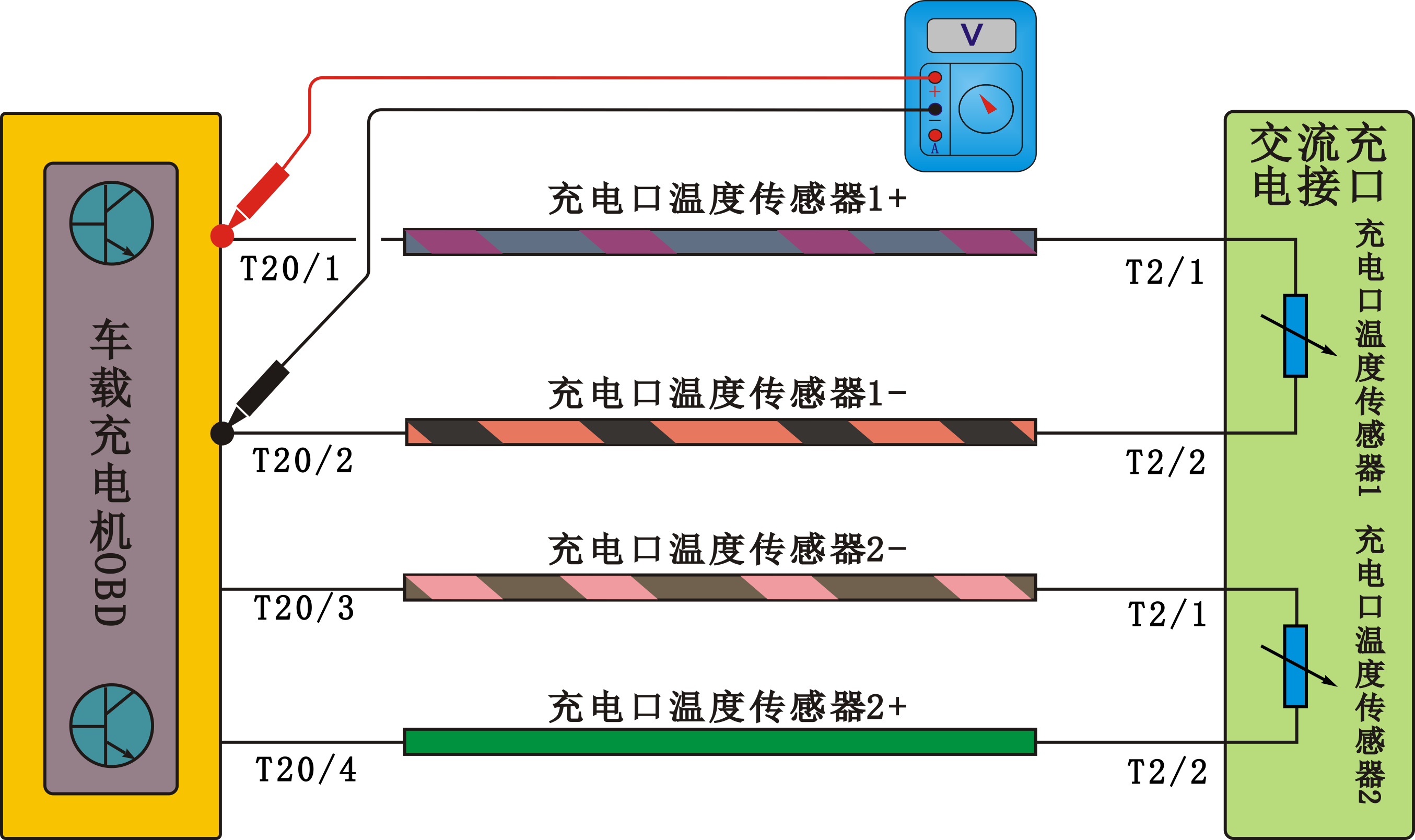

测试步骤： 说明：此连接过程在充电枪连接前需完成。 （1）把汽车专用万用表的负极检测探针连接到车载充电机OBD端接插器T20/2管脚上。 （2）把汽车专用万用表的正极检测探针连接到车载充电机OBD端接插器T20/1管脚上。 说明：图示只绘制出了充电接口温度传感器1信号电路测试的连接方式，温度传感器2信号电路连接方式与之雷同，不再叙述。 此处只是对OBD端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析传感器侧管脚的信号。
