第1章充电系统常见故障的诊断与检测
6.2.2、数据通信信号的测试>>测试过程>>仪器的连接

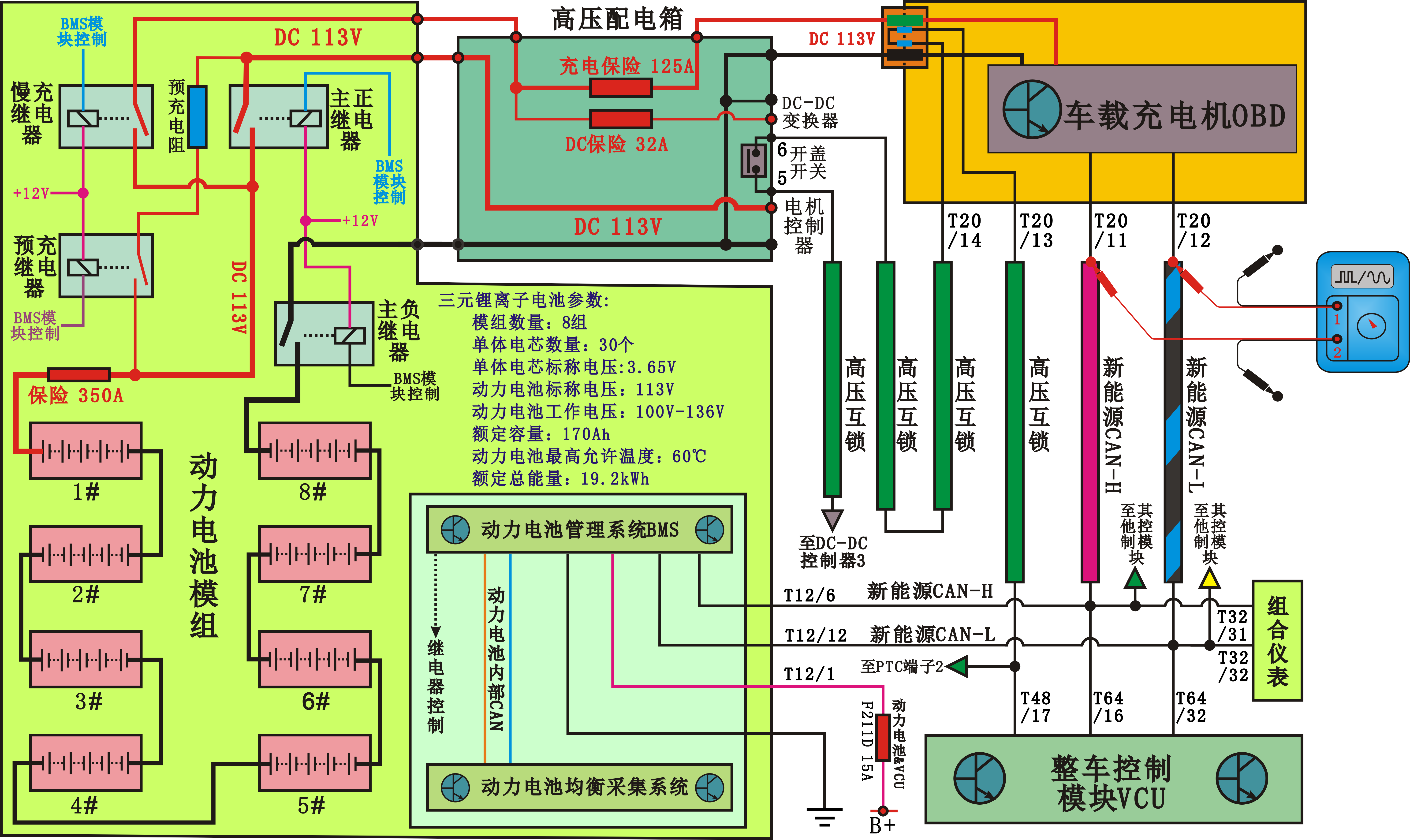

测试步骤： （1）把示波器1、2通道的负极检测探针分别连接到车架或辅助蓄电池的负极接线柱上。 （2）把示波器1通道的正极检测探针连接到车载充电机OBD侧接插器T20/12端子上。 （3）把示波器2通道的正极检测探针连接到车载充电机OBD侧接插器T20/11端子上。 说明：此处只是对OBD端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析其他模块侧管脚的信号。
