第1章充电系统常见故障的诊断与检测
5.4、交流充电接口电子锁电源及信号的测试>>电路导通性测试

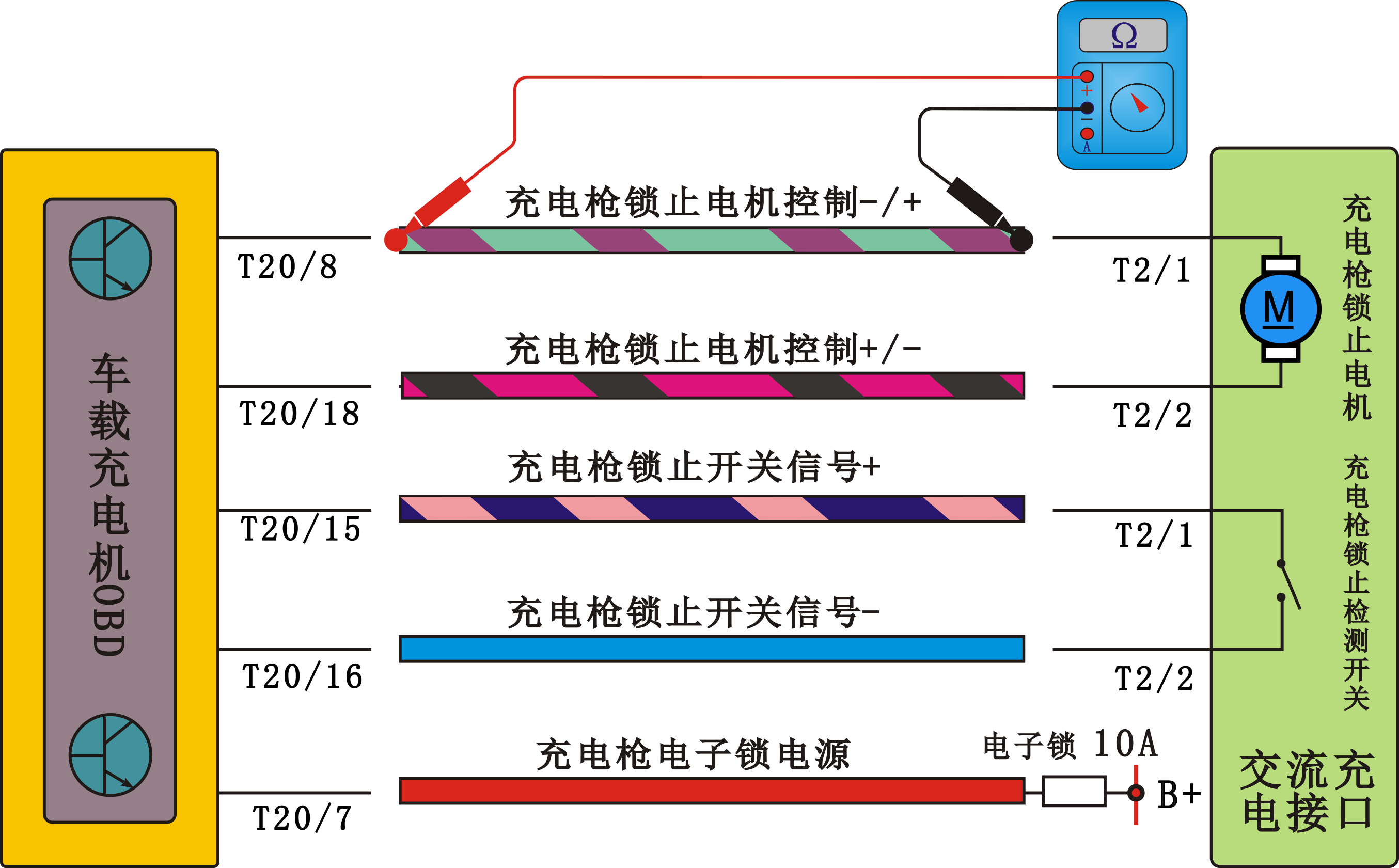

测试步骤： 1、拔开电路两端的连接器。 2、根据如图标注提示进行测量。 3、同一根导线的两端电阻值应近乎为零，否则说明导线断路或虚接。 4、不同导线之间电阻应无穷大，否则说明导线之间有粘连。 说明：图上只绘制出了OBD的T20/8端子到交流充电接口锁止电机的T2/1端子间电路的通断测量方式，其他电路的通断测量方式与之雷同，不再列举。
