第1章充电系统常见故障的诊断与检测
5.2.2、交流充电接口电子锁电源及信号的测试>>测试过程>>仪器的连接

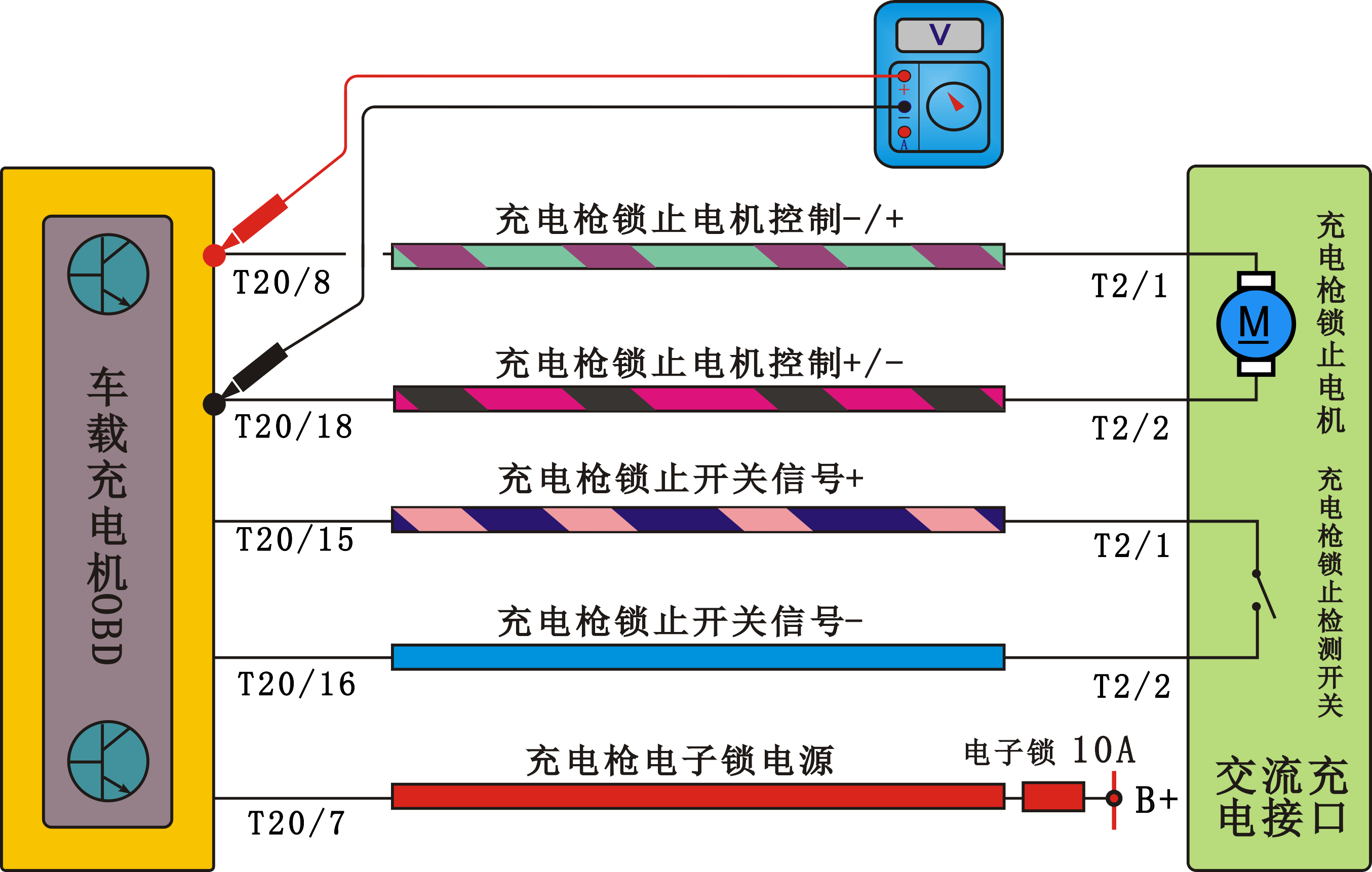

测试步骤： 说明：此连接在充电前插接前完成。 （1）把汽车专用万用表的负极检测探针连接到车载充电机OBD端接插件管脚T20/18上。 （2）把汽车专用万用表的正极检测探针连接到车载充电机OBD端接插件管脚T20/8上。 说明：此处只是对OBD端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析交流充电接口侧管脚的信号。
锁止开关

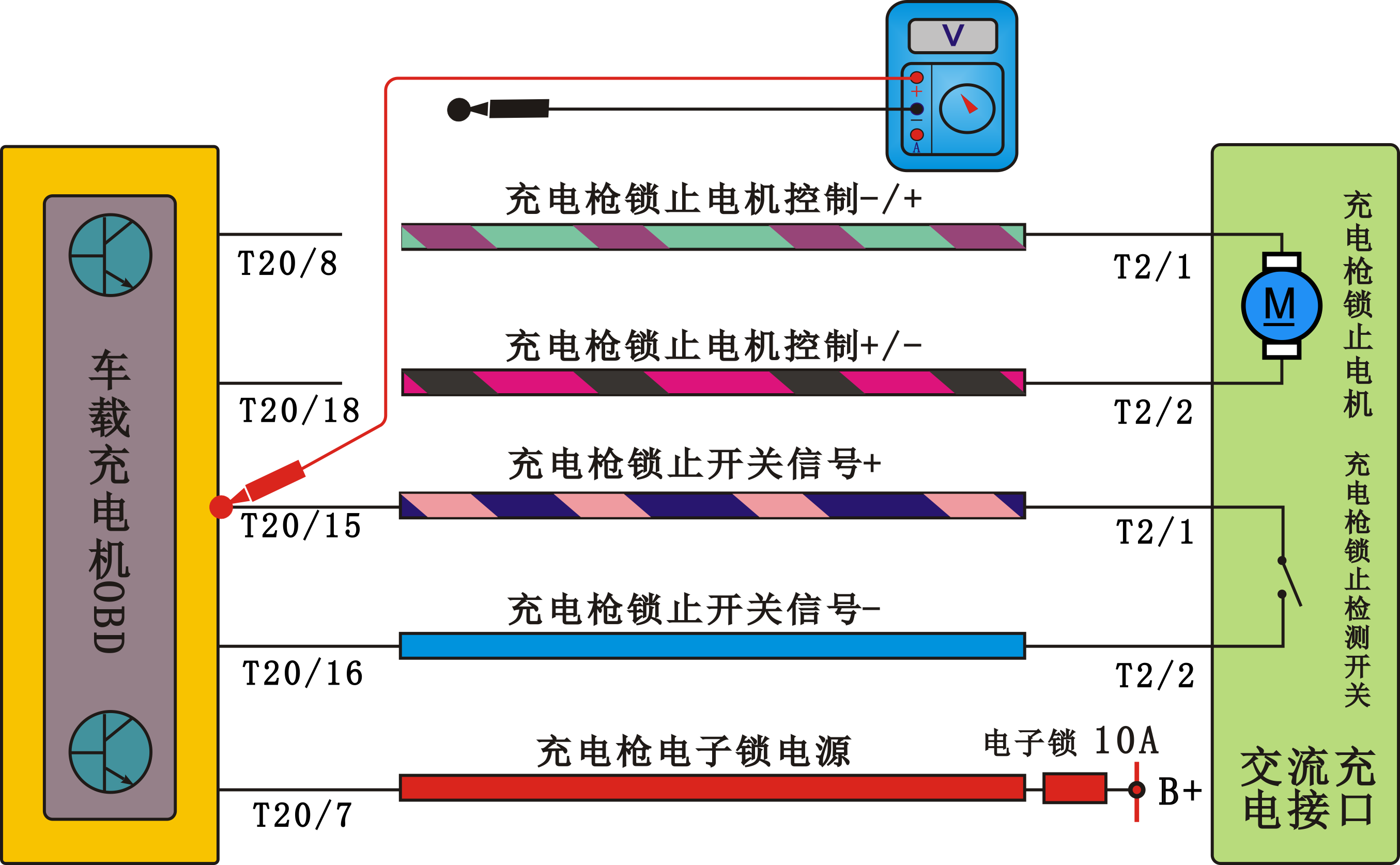

测试步骤： 注意：此连接在充电前插接前完成。 （1）把汽车专用万用表的负极检测探针连接到车架或辅助蓄电池的负极接线柱上。 （2）把汽车专用万用表的正极检测探针连接到车载充电机OBD端接插件管脚T20/15上。 说明：此处只是对OBD端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析交流充电接口侧管脚的信号。
电子锁电源

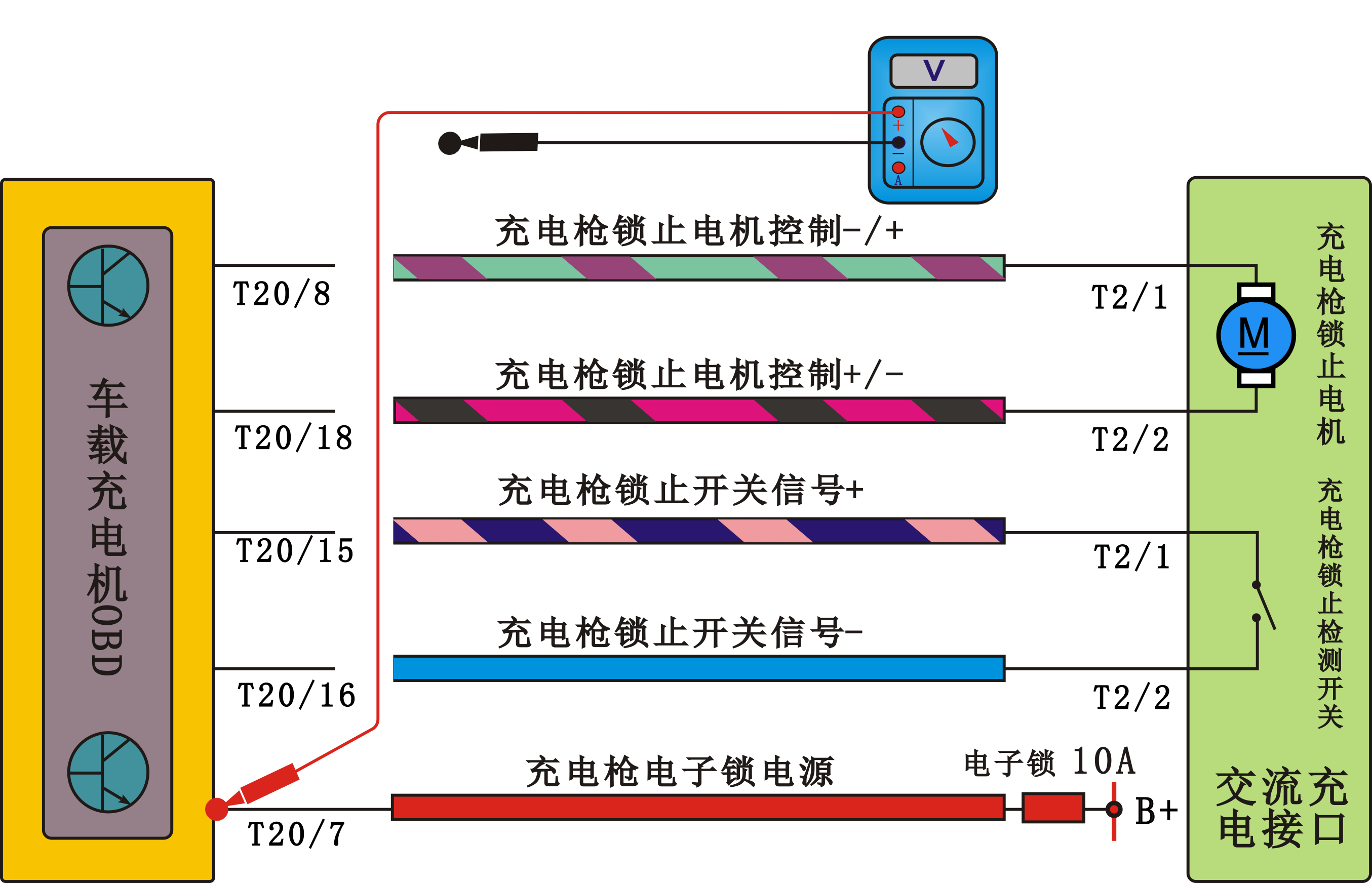

测试步骤： 注意：此连接在充电前插接前完成。 （1）把汽车专用万用表的负极检测探针连接到车架或辅助蓄电池的负极接线柱上。 （2）把汽车专用万用表的正极检测探针连接到车载充电机OBD端接插件管脚T20/7上。 说明：此处只是对OBD端接插器管脚信号进行测量和说明，在实际测试中，还应测量和分析熔丝侧管脚的信号。
