第1章充电系统常见故障的诊断与检测
2.3、充电连接确认（CC）信号的测试>>测试结果分析

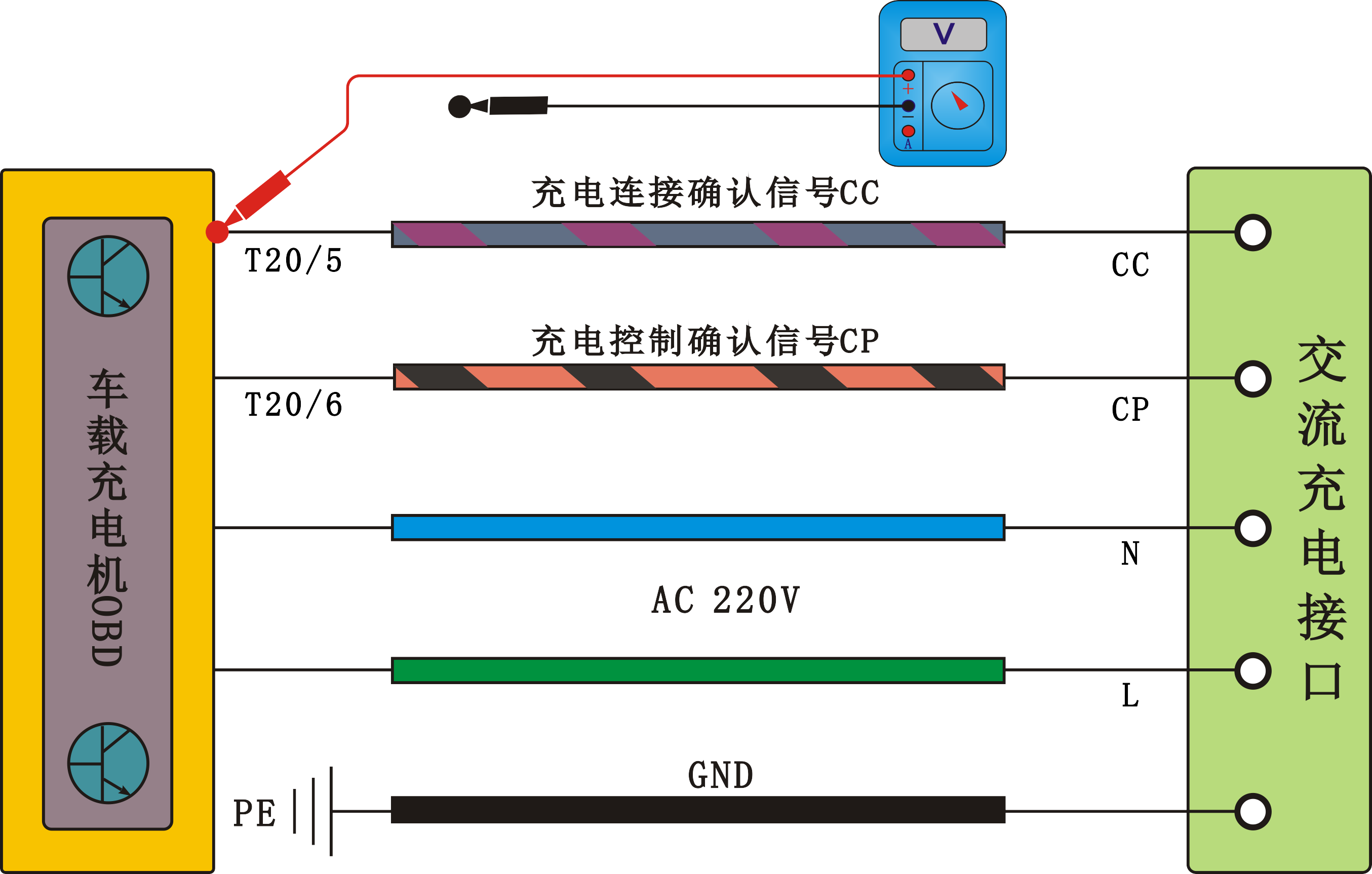

测量交流充电接口端子CC至OBD的端子T20/5之间充电连接确认（CC）信号线路电压，在插枪时按下按钮再松开按钮，电压从+B变为3.15V再变为2.15V，且保持不变。 如果测试一端或两端电压不符合，则可能存在以下几种情况： （1）充电枪中R4和RC电阻开路或阻值过大、过小造成电压不符； （2）充电枪中开关损坏引起开关常开或常闭以及触点电阻过大，造成电压不符； （3）车身接地开路或虚接，造成电压不符； （4）充电机充电导引装置电源、内部故障，造成电压不符； （5）接插件损坏、松脱、锈蚀等接触不良造成电压不符。
