第2章常规充电系统的认知
6.7、充电过程>>充电模式启动

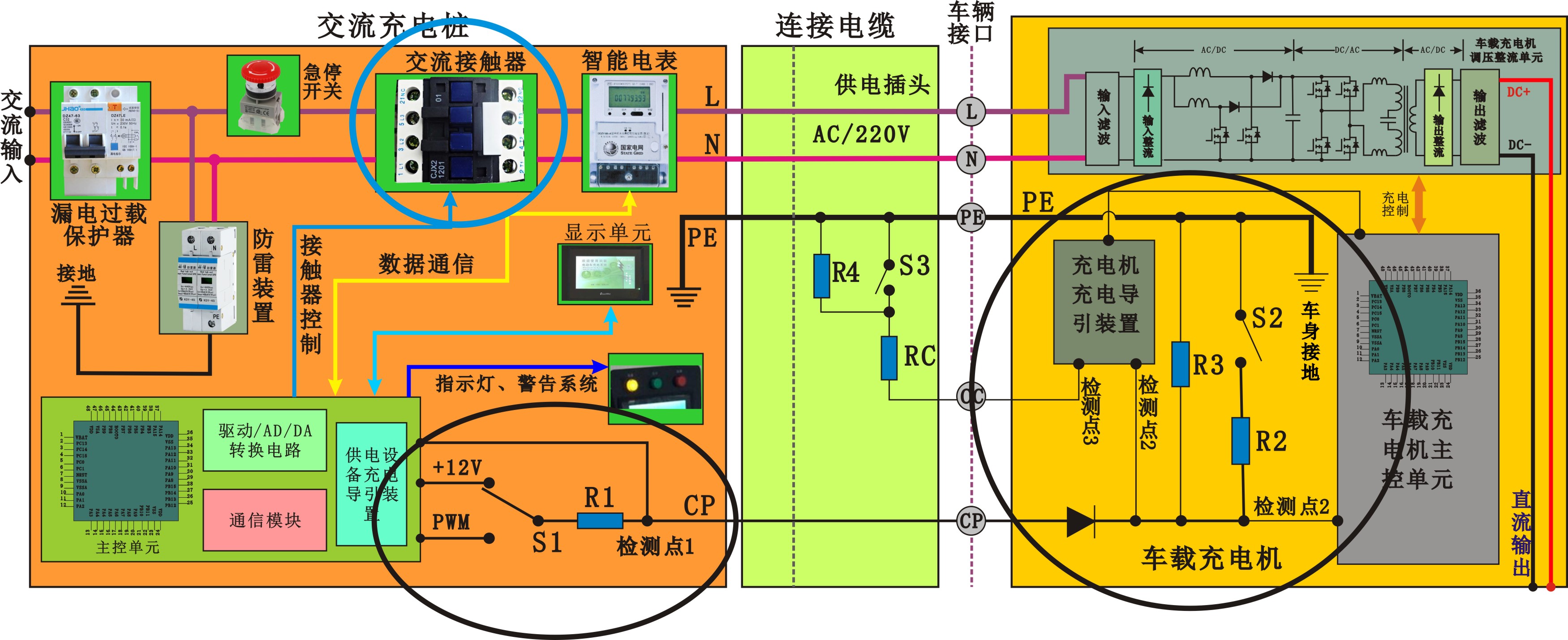

充电控制确认CP电路上9V电压保持过程中，容量设定、系统唤醒、自检及数据交换，高压上电、绝缘检测需在3S内完成，大于3S,信息出现异常或无信息，充电机模式不启动。 如果信息正常，充电设备内部的开关S1切换至PWM端，并输出幅值为9V的PWM占空比信号并保持，再此期间，充电机再次检测自身是否准备完成，且无其他故障。 充电机再次对自身系统持续自检，自检无误后，3S内闭合开关S2,随即将9V的PWM占空比信号幅值降为幅值为6V的PWM占空比信号并保持。3S内6V的PWM占空比信号没有变化，即充电设备、充电机、BMS没有故障信息出现，充电设备接通其内部交流接触器，输出AC 220V电压，随即车载充电机输出电流，对动力电池开始充电，同时BMS通过总线发送启动DC-DC转换器，为辅助蓄电池提供持久电源。
