第2章常规充电系统的认知
2.2.3、常规充电系统的组成>>车载充电机>>充电过程

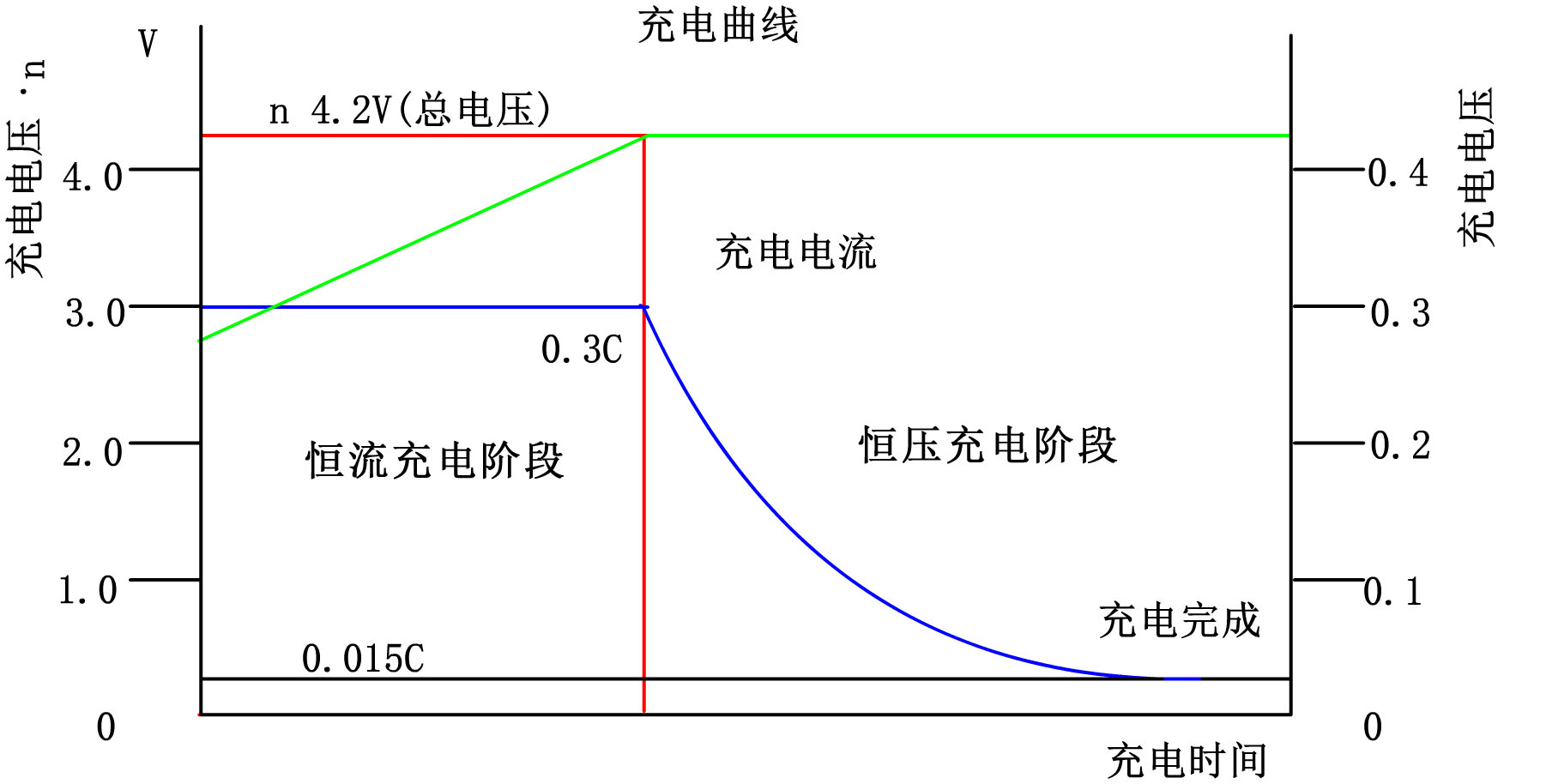

充电系统必须具有自动调节充电参数、自动控制和自动保护功能。尤其在充电阶段，如果单体电池的充电电压超过允许的充电电压时，充电机应能自动减小充电电压和电流，使该电池的充电电压不超过允许的充电电压，防止该电池过压充电。充电过程及充电电压、电流的变化如图所示。
详细说明
动力电池组充电模式采用“恒流―恒压”两阶段充电模式。充电开始阶段，一般采用最优充电倍率(锂离子电池为0.3C)进行恒流充电。在这一阶段，由于电池的电动势较低，即使电池充电电压不高，电池的充电流也会很大，必须对充电电流加以限制。所以，这一阶段的充电叫“恒流”充电，充电电流保持在限流值。 随着充电的延续，电池电动势不断上升，充电压也不断上升。当电池电压上升到允许的最高充电电压时，保持恒压充电。在这一阶段，由于电池电动势还在不断上升，而充电电压又保持不变，所以电池的充电流呈双曲线趋势不断下降，一直下降到零。 但在实际充电过程中，当充电电流减小到0.015C时，说明充电已满就可停止充电。这一阶段的充电叫“恒压”充电，这一阶段的充电电压：U=E+IR为恒压值。这是锂离子动力电池组对充电模式的基本要求。
