第2章常规充电系统的认知
2.1.2、常规充电系统的组成>>交流充电桩>>电气结构

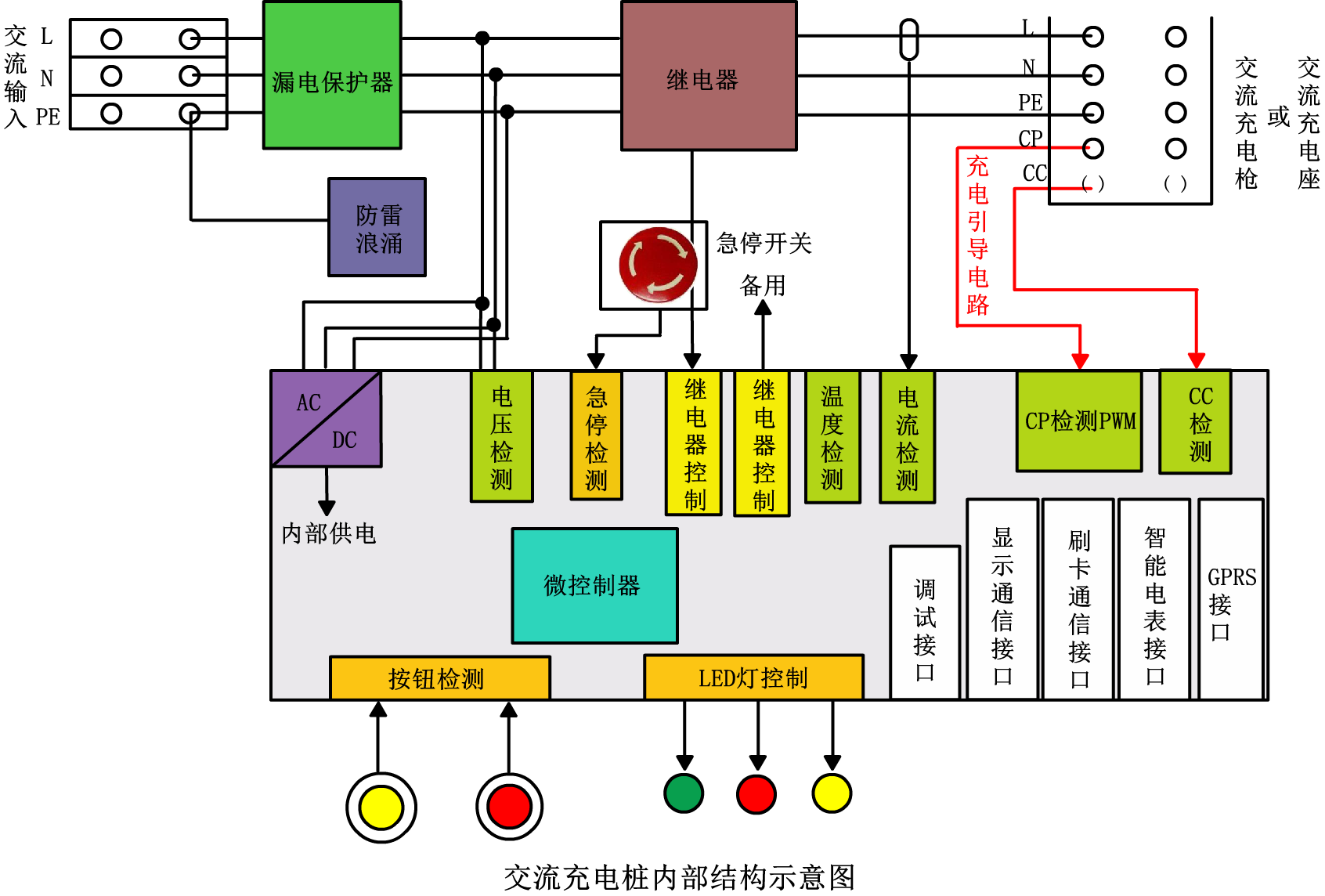

交流充电桩电气系统由主回路和二次回路组成，主回路包括漏电保护器、智能电表、充电引导电路、继电器和充电接口连接器；二次回路由继电器控制、急停按钮、运行状态指示灯、充电桩智能微控制器和人机交互设备（显示、输入与刷卡）组成。 主回路输入漏电保护器具备过载、短路和漏电保护功能。继电器控制电源的通断。连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。 二次回路提供“启停”控制与“急停”操作。信号灯提供“待机”、“充电”与“充满”状态指示。交流智能电能表进行交流充电计量。交互设备则提供刷卡、充电方式设置与启停控制操作。 充电引导电路是由CC和CP线路组成，功能是在充电系统启动前对电缆连接、电缆的额定容量、供电电流、电压等进行确认。
