3.10.3.4、发动机部件测量>>活塞、缸套的检查与测量>>选取测量位置

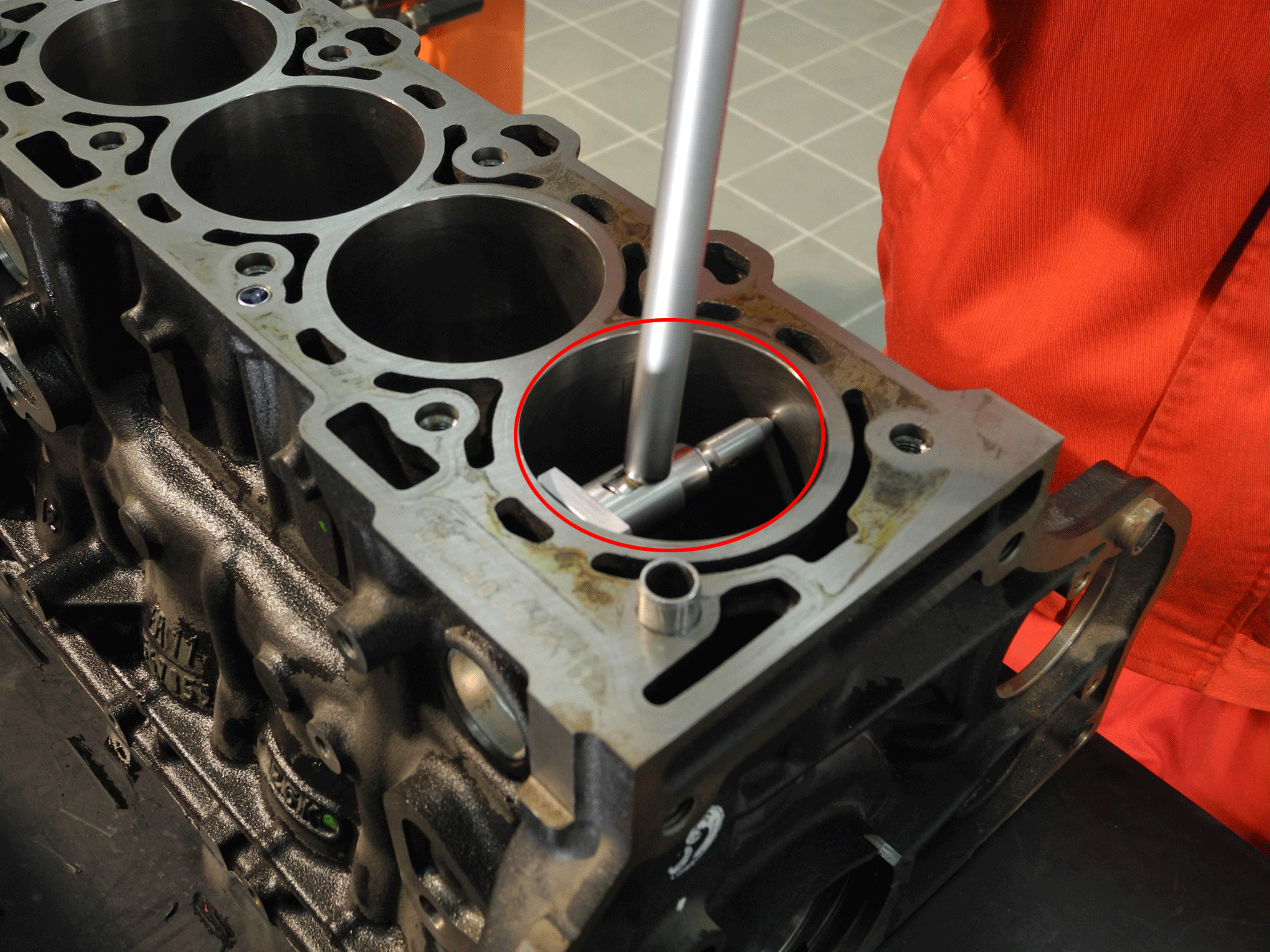

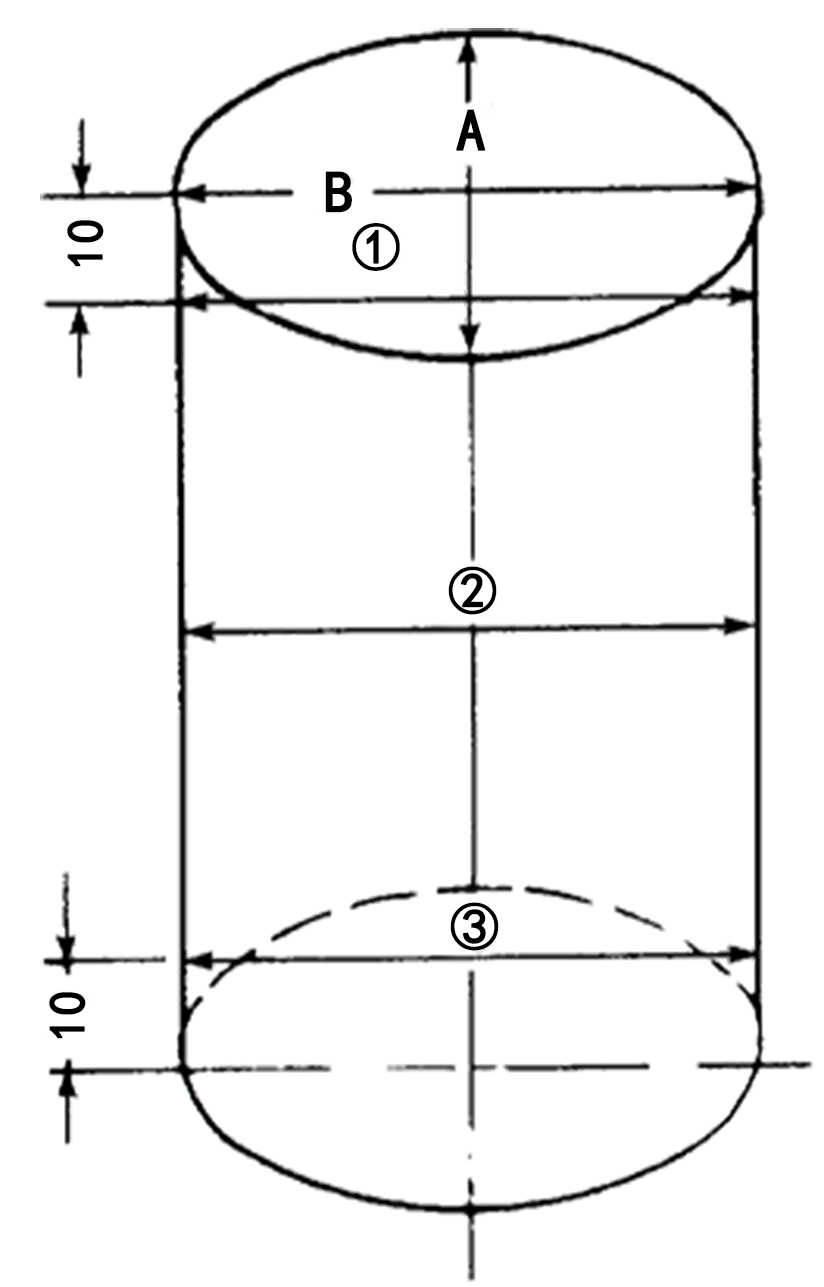

如图所示测量位置在距气缸套上平面l0mm处、气缸套中间位置、和距气缸套下端面10mm处三个位置。每处测量位置都要测量其横向和纵向两个方向。气缸直径-标准尺寸导向值00：78.995-79.005毫米气缸直径-标准尺寸导向值05：79.045-79.055毫米
