雪佛兰科鲁兹1.6发动机器件的测量
3.8.4.1、发动机部件测量>>连杆的测量和校正>>曲轴连杆弯曲的检查、测量、校正>>测前准备

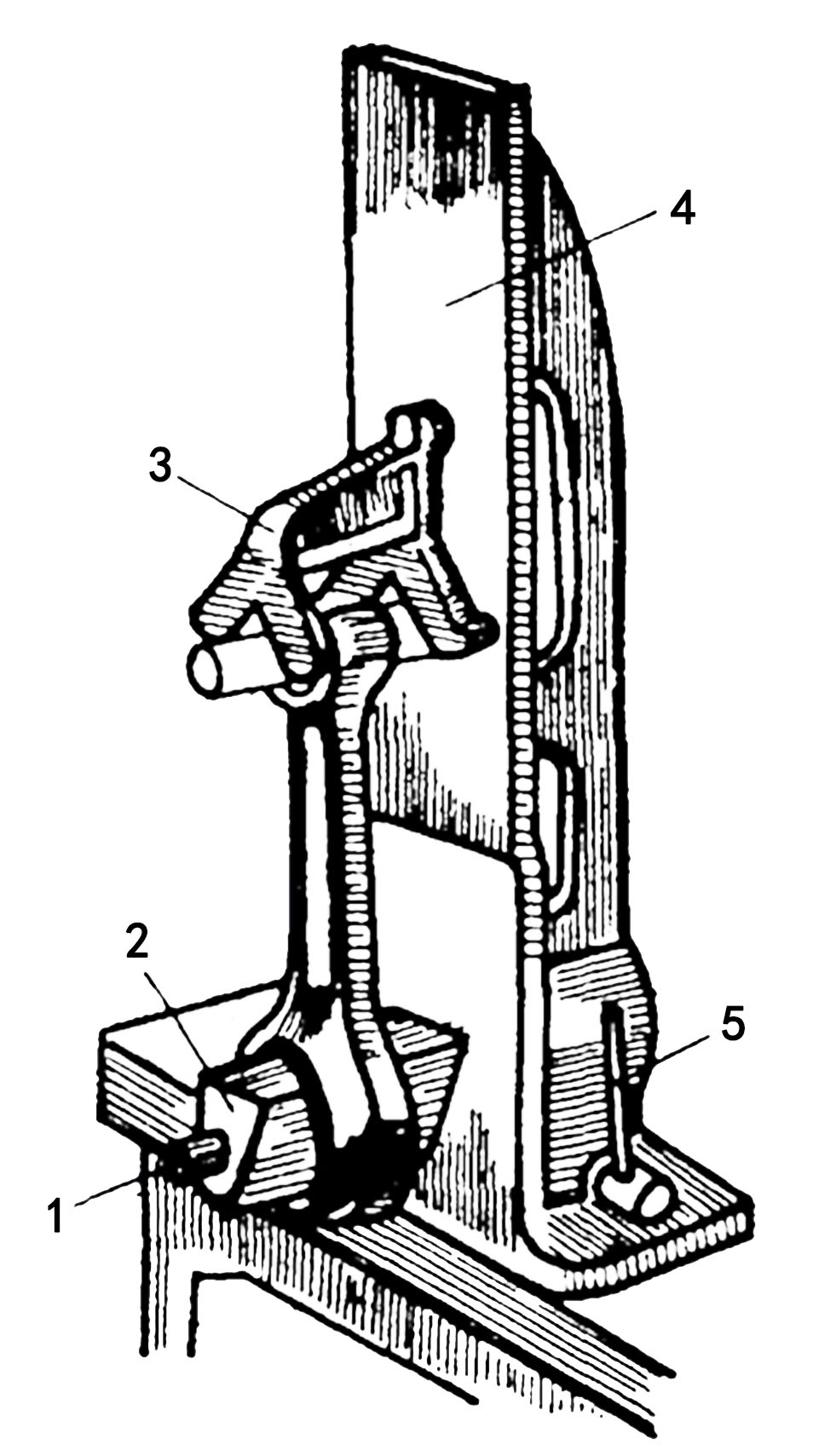

操作步骤：（1）准备平台、塑料线间隙规、量尺、扭力扳手等测量工具。（2）备齐记录表和笔，以便记录测量数值，最后进行判断和分析。（3）连杆变形的检验在连杆校验仪上进行。1.三点规的三个测点都与校验仪的平板接触，说明连杆不变形。2.若只有一个下测点与平板接触，另一下测点与平板不接触，且间隙为上测点与平板间隙的两倍，这时下测点与平板的间隙即为连杆在l00mm长度上的扭曲度。
参考资料
若一个下测点与平板接触，但另一个下测点的间隙不等于上测点间隙的两倍，这时下测点与平板的间隙为连杆扭曲度，而上测点与平板的间隙或下测点与平板间隙的一半的差值为连杆弯曲度 。
参考资料

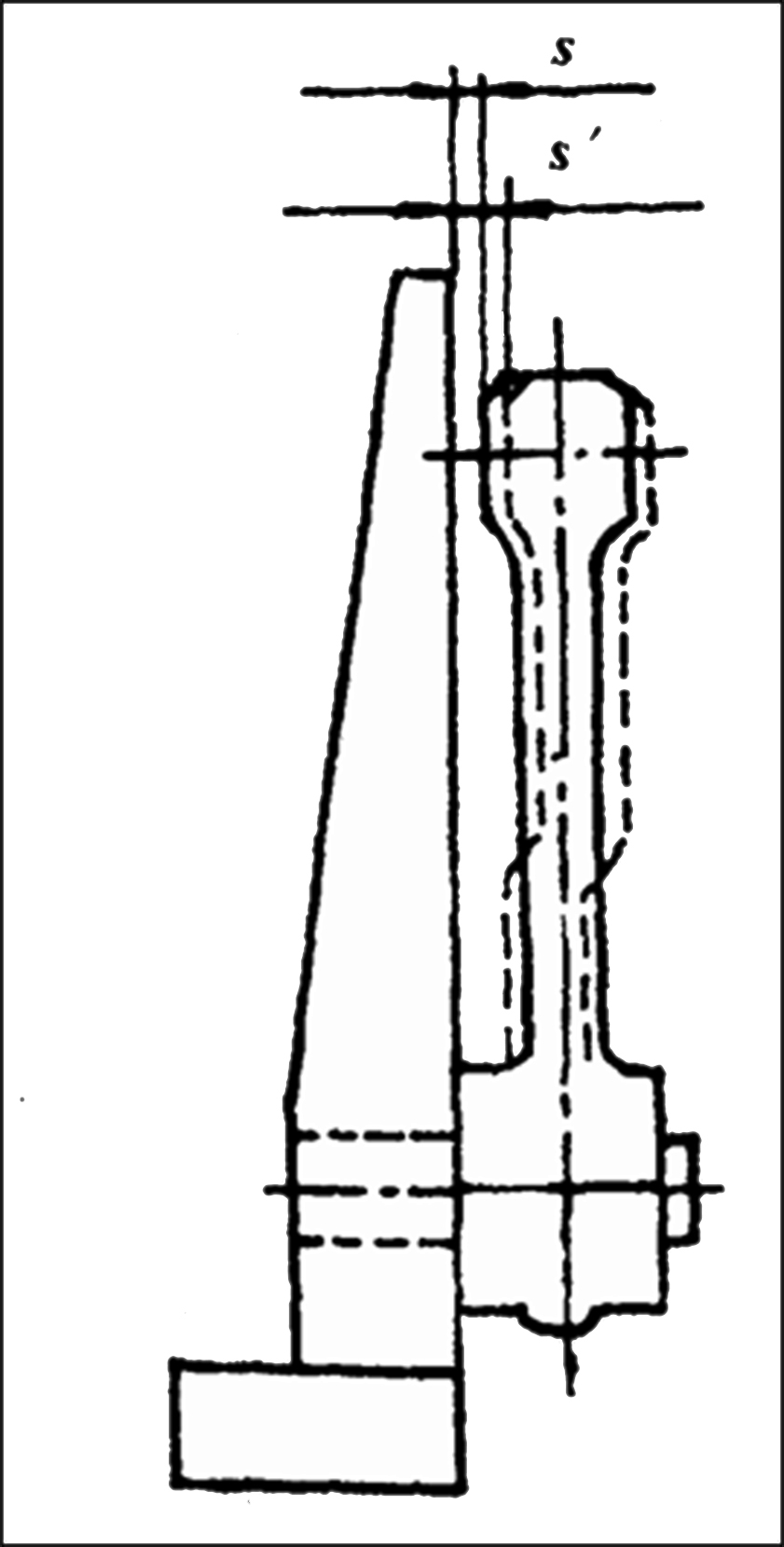

检验时先测量出连杆小端端面与平板距离，再将连杆翻转180后，按同样方法测出此距离。若两次测出的距离数值不等，即说明连杆有双重弯曲，两次测量数值之差为连杆双重弯曲度。
通用量具检验

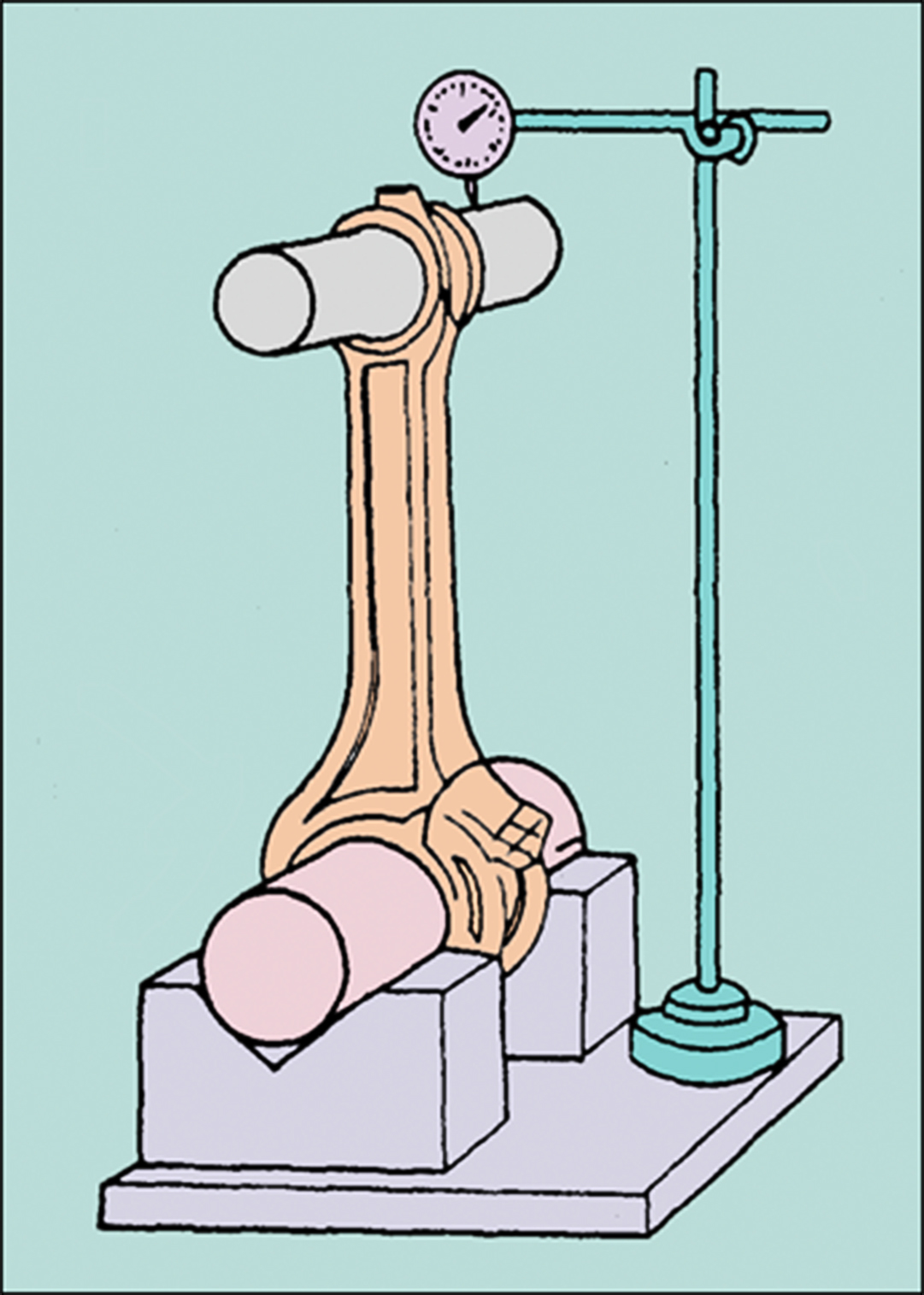

在连杆大头和连杆小头内装入标准心轴，置于平板上的V形块上，用百分表测量，通过测定活塞销两端高度差，即可计算出连杆弯曲值。
