雪佛兰科鲁兹1.6发动机器件的测量

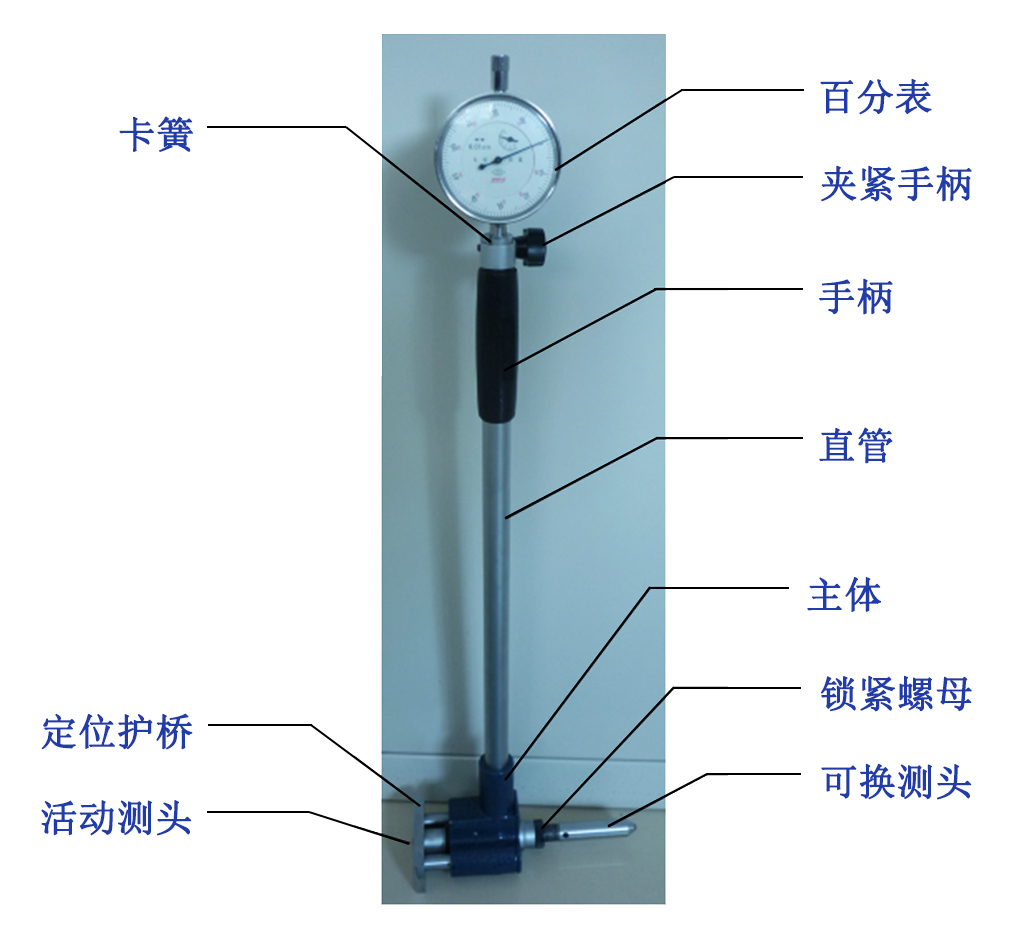

2.4.1、内径百分表>>内径百分表结构
内径百分表是将测头的直线位移变为指针的角位移的计量器具。用比较测量法完成测量,用于不同孔径的尺寸及其形状误差的测量。
测前准备
1.根据被测件的精度要求，及内径的大小深度选取适当的内经百分表、选取测微螺杆系列中适当的长度规格。2.首先检查内径表外观，确定有没有影响校准计量特性的因素。如：内径表测量机构的移动应平稳、灵活、无卡住和阻滞现象。每个测头更换应方便，紧固后应平稳可靠。 3.检查测头测量面的表面粗糙度和测头的球面半径。用表面粗糙度比较样块比较。要求带定位护桥的内径表测头、活动测头的测量面和定位护桥接触面的表面粗糙度不超过0.2um。涨簧式内径表表面粗糙度不超过0.1 um.钢球式内径表的测量钢球和定位钢球的表面粗糙度不超过0.05um。测头球面半径用半径样板比较。要求均小于其测量下限尺寸的1/2。
