雪佛兰科鲁兹1.6发动机总成的拆卸
4、进气歧管的拆卸

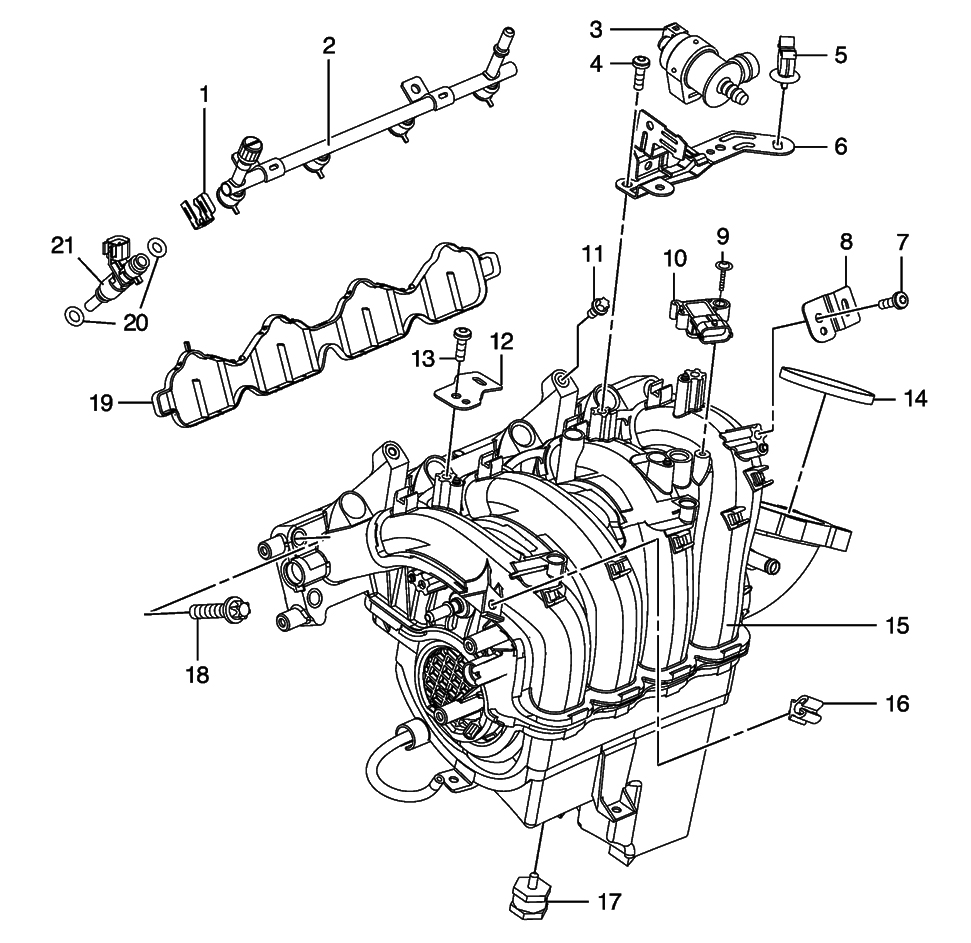

在拆卸进气管的过程中，应按以下步骤顺序拆卸：1、进气管拆卸（1）节气门（2）进气歧管撑杆（3）蒸发排放炭罐吹洗电磁阀托架（4）曲轴箱强制通风管路拆卸（5）进气管总成2、进气管总成分解：（1）歧管绝对压力传感器（2）进气歧管密封件拆卸（3）燃油喷射燃油导轨和喷油器3、排气歧管的拆卸注意:所有拆卸的部件标记好位置顺序依次摆放，以免错乱。图中各零件的名称：1、弹簧夹 2、燃油喷射燃油导轨3、燃油蒸发控制器4、燃油蒸发控制器托架5、燃油蒸发控制器托架6、燃油蒸发控制器托架7、ECM线束托架螺栓8、ECM线束托架9、歧管绝对压力传感器螺栓10、MAP传感器进气歧管11、燃油喷射燃油导轨螺栓12、ECM线束托架13、ECM线束托架螺栓14、节气门体密封件15、进气歧管16、节气门体加热器进口软管卡箍 17、进气歧管支架18、进气歧管螺栓19、进气歧管至气缸盖衬垫20、燃油喷油嘴密封圈21、喷油器
