第1章制动系统概述
9.2.2.2.2、制动器的分类>>盘式制动器>>分类>>浮钳盘式>>工作过程

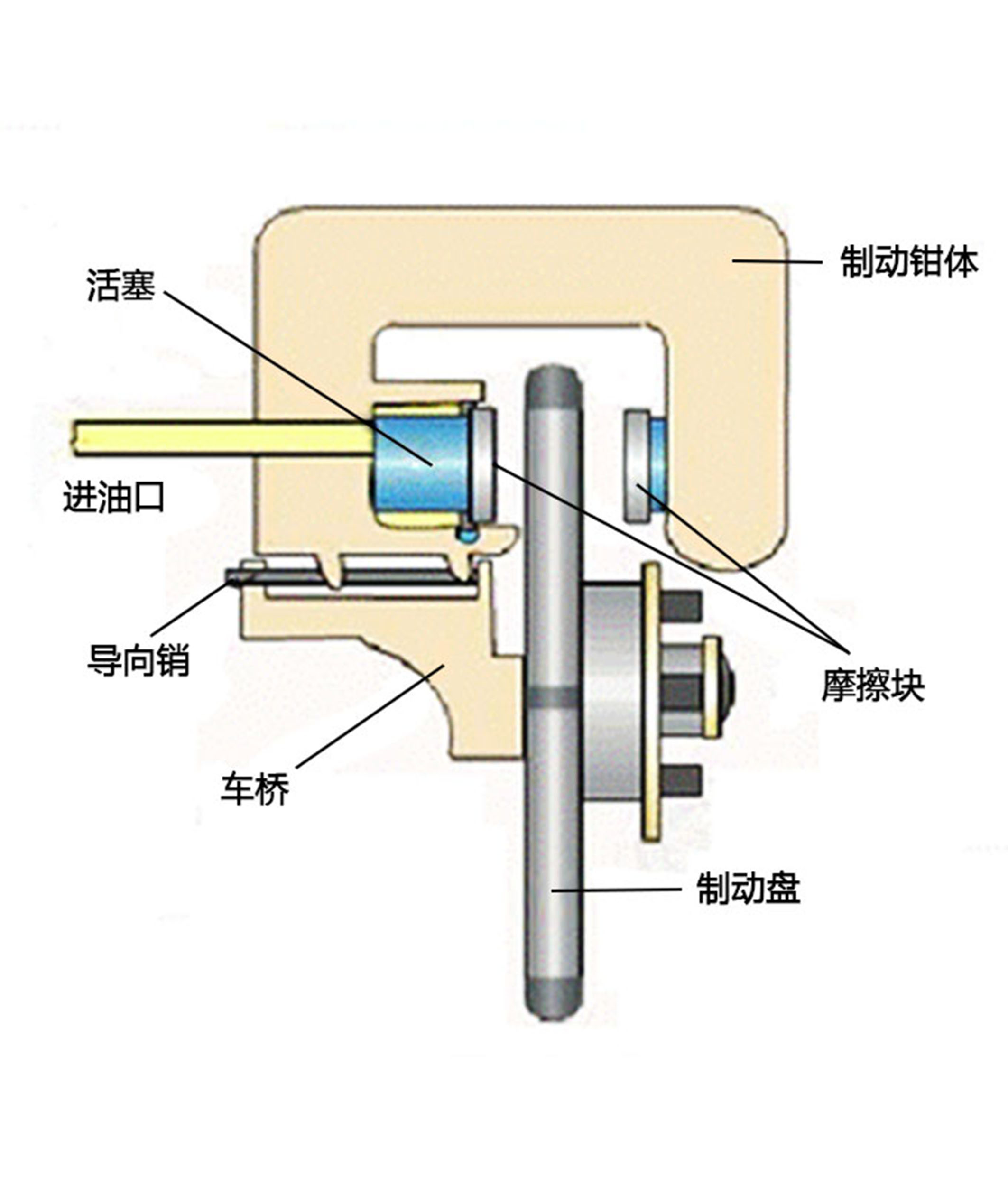

制动钳1一般设计成可以相对于制动盘轴向移动。在制动盘的内侧设有液压油缸，外侧的固定制动块附装在钳体上。制动时，制动液被压入油缸中，在液压作用下活塞向左移动，推动活动制动块也向左移动并压靠到制动盘上，于是制动盘给活塞一个向右的反作用力，使活塞连同制动钳体整体沿导向销向右移动，直到制动盘左侧的固定制动块也压到制动盘上。这时两侧制动块都压在制动盘上，制动块夹紧制动盘，产生阻止车轮转动的摩擦力矩，实现制动。
