第3章空调系统常见故障的诊断与检测
4.2.2、冷暖调节电机电路的测试>>测试过程>>仪器的连接

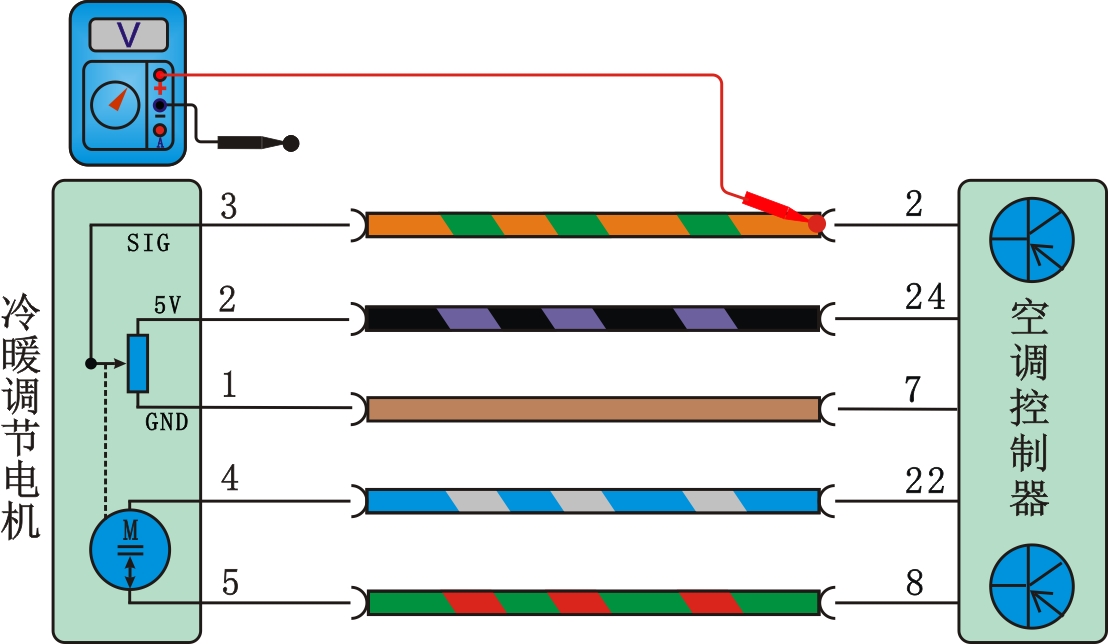

测试步骤：（1）把新能源车辆专用万用表的负极检测探针连接到车身或控制模块电源搭铁端子上；（2）把新能源车辆专用万用表的正极检测探针连接到空调控制器端接插器2端子上。说明：图示只列出了冷暖调节电机信号线路电路仪器连接方式，其它线路连接方式与之类同，不再叙述。如图所示为新能源车辆专用万用表的连接方法。

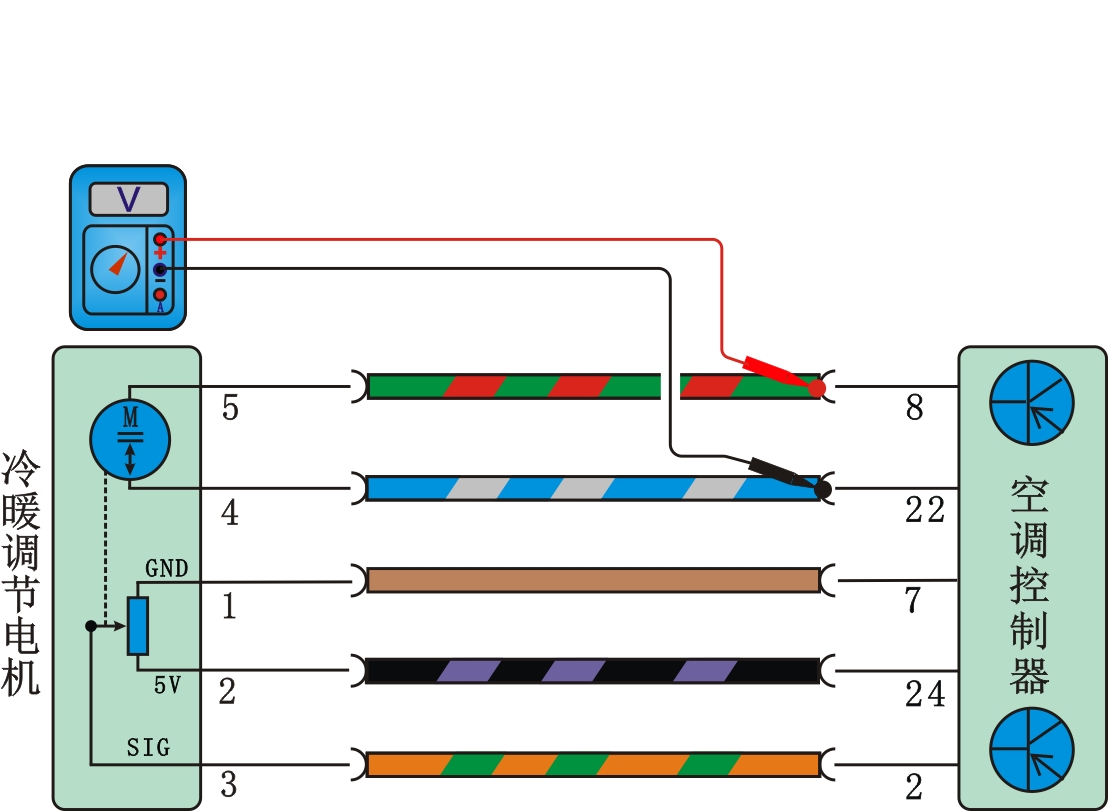

测试连接2
测试步骤：（1）把新能源车辆专用万用表的负极检测探针连接到空调控制器端接插件22端子上；（2）把新能源车辆专用万用表的正极检测探针连接到空调控制器端接插件8端子上。 说明：连接时两表笔没有具体要求，根据测量时需要可以互反连接。
