第3章空调制热系统的认知
3、制热系统工作原理

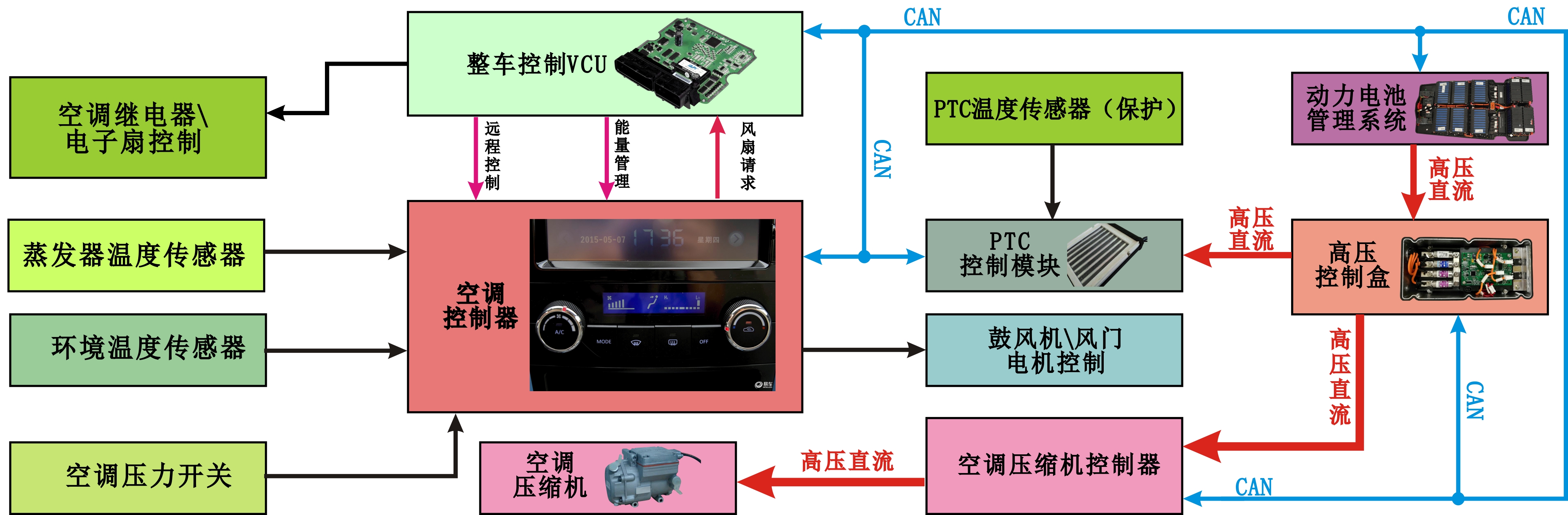

空调面板接收到按键或自动控制程序发送的制热请求信号后，通过原车-CAN发送至PTC控制模块。PTC控制模块接收到制热请求信息后启动，根据温度信号以PWM占空比信号驱动大功率管工作来控制流过PTC加热器的电流，对PTC加热器温度进行控制。通过空气流动（鼓风机）带走PTC加热器的温度，对驾驶室内各部位进行制暖。在制热过程中，PTC控制模块检测PTC加热电流和电压，再和空调控制模块发送过来的温度请求信号进行对比，来调节驱动大功率管的PWM占空比信号，调节PTC的加热电流，以达到制暖温度的调节。
