第2章空调制冷系统的认知
2.1.2.2.2、制冷系统的组成>>电动压缩机>>结构>>变频控制器>>功率转换

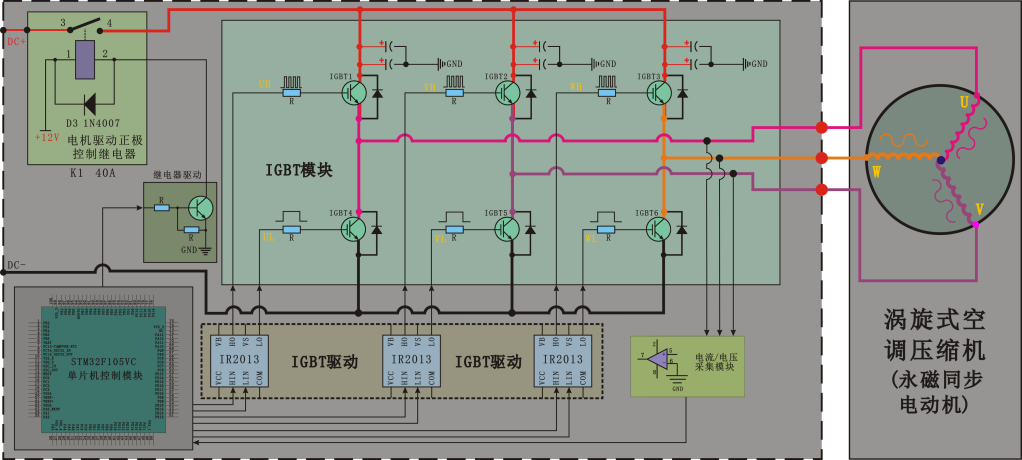

主控CPU根据空调控制器ECU通过CAN总线发送的压缩机起动、速度调节、停止等信号，控制IGBT管的导通或截止，即导通或截止受控于其上的栅极电压，就能造成IGBT的源极与漏极间的通路或断路状况。 如图所示，当6个IGBT的栅极按一定规律轮流加上占空比脉冲调制控制电压时，就会让电池的直流高压电流经过变频器，在输出端形成三相正弦交流电流，这利于三相永磁同步电机平稳运转，产生的转矩以驱动空调压缩机。图中与IGBT管并联的二极管是电机三相绕组的续流二极管，起保护IGBT下管的作用。
