第2章整车控制系统常见故障的诊断与检测
11.2.1、CAN总线的检测>>测试过程>>仪器的选择

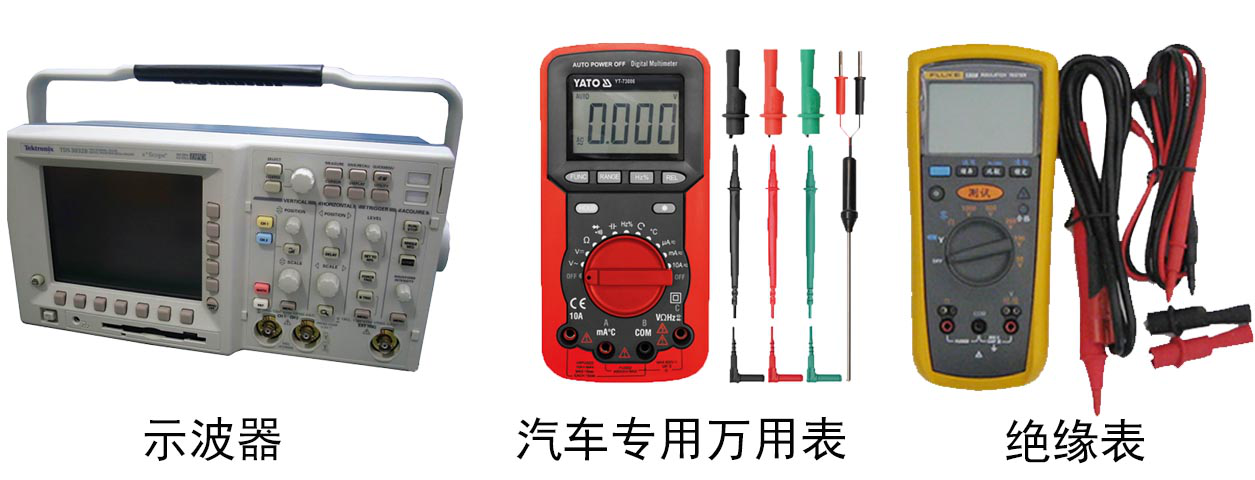

对于车辆电路的电压、电阻、电流、波形、频率、振幅、绝缘状态进行测试，就需要选择相对应的仪器进行测量，其中示波器可以测量电压、波形、频率、振幅等信号的主要参数；汽车专用万用表则可以测试电压、电阻、电流等信号及线路的主要参数；绝缘表则主要测试高压器件及电路对地的绝缘电阻，依此电阻值来判断高压器件及电路对地的绝缘状态是否合格。对数据通信CAN总线信号测试，如果想测试电路的本身的电阻、电压是否符合要求，使用汽车专用万用表就可以了。而要想观察总线通讯的整个过程，即信号的振幅和频率是否符合要求，则需使用汽车专用示波器。
