第2章整车控制系统常见故障的诊断与检测
6.2.7、组合仪表、DC-DC、BMS信号线路的检测>>测试过程>>测试结果分析2

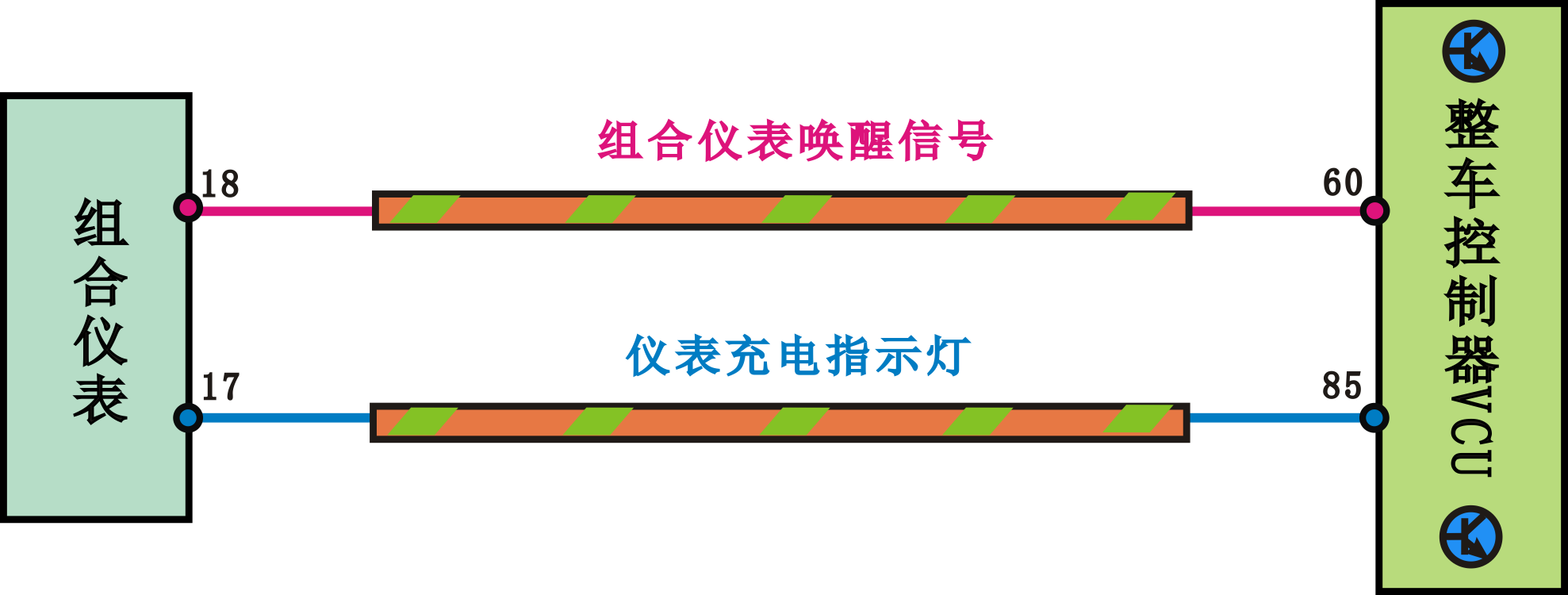

测试结果分析：组合仪表唤醒信号和充电指示灯正常工作时为0V左右，不工作时为+B。如果测试电压不符合，则可能存在以下几种情况：（1）整车控制器（VCU）供电线路断路、虚接，造成电压不符；（2）整车控制器（VCU）搭铁线路断路、虚接，造成电压不符；（3）整车控制器（VCU）内部故障，造成电压不符；（4）接插件松脱、腐蚀和损坏等故障，造成电压不符； （5）组合仪表内部故障造成电压不符。
