第2章整车控制系统常见故障的诊断与检测
4.2.2、整车控制器电源的测试>>测试过程>>仪器的连接
测试步骤： （1）把新能源车辆专用万用表的负极检测探针连接到车身或控制模块电源搭铁端子上。 （2）把新能源车辆专用万用表的正极检测探针连接到整车控制器端接插器37号端子上。
说明：图示只是列出了ON档电源线路的连接测量方法，其余线路的测试方法雷同，此处不在列举。

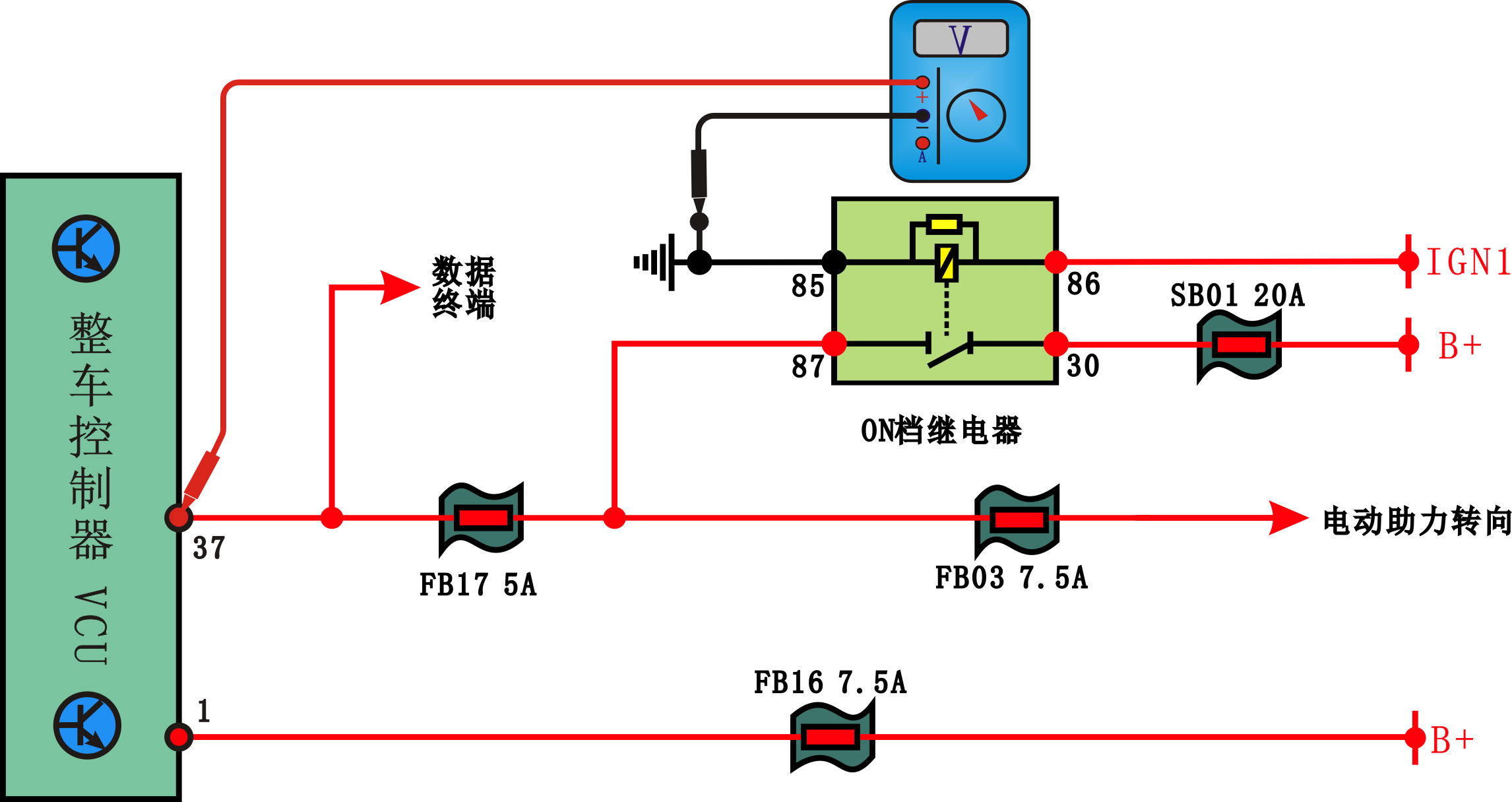

如图所示为新能源车辆专用万用表的连接方法。
