第2章整车控制系统常见故障的诊断与检测
3.2.2、风扇、水泵、空调继电器电路的检测>>测试过程>>仪器的连接

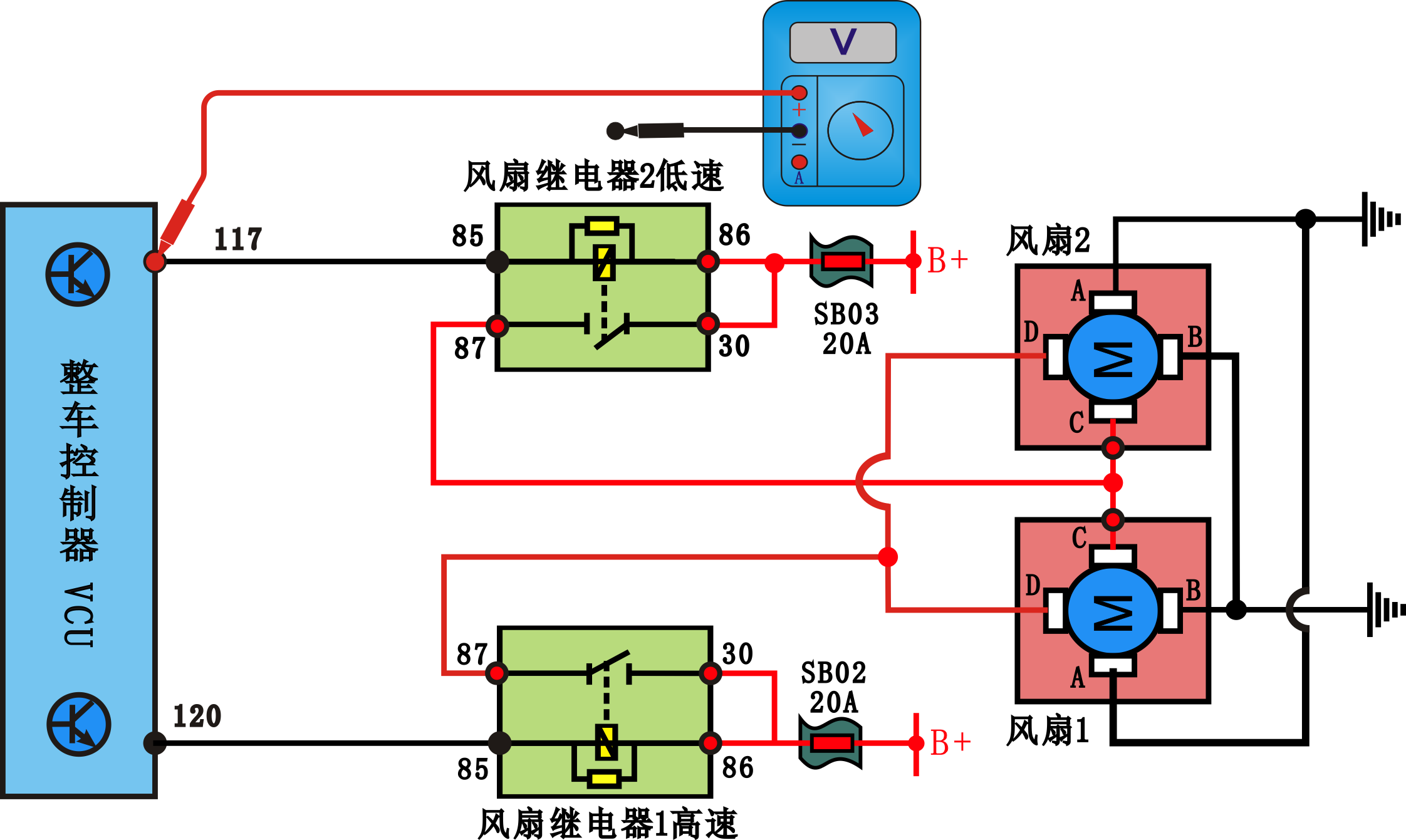

测试步骤：（1）把新能源车辆专用万用表的负极检测探针连接到车身或控制模块电源搭铁端子上；（2）把新能源车辆专用万用表的正极检测探针连接到整车控制器端接插件117端子上。说明：图上只画出了风扇继电器2（低速）搭铁控制端子117的测试方法，风扇继电器1（高速）搭铁控制端子120的测试方法与之雷同，这里不再一一列举。

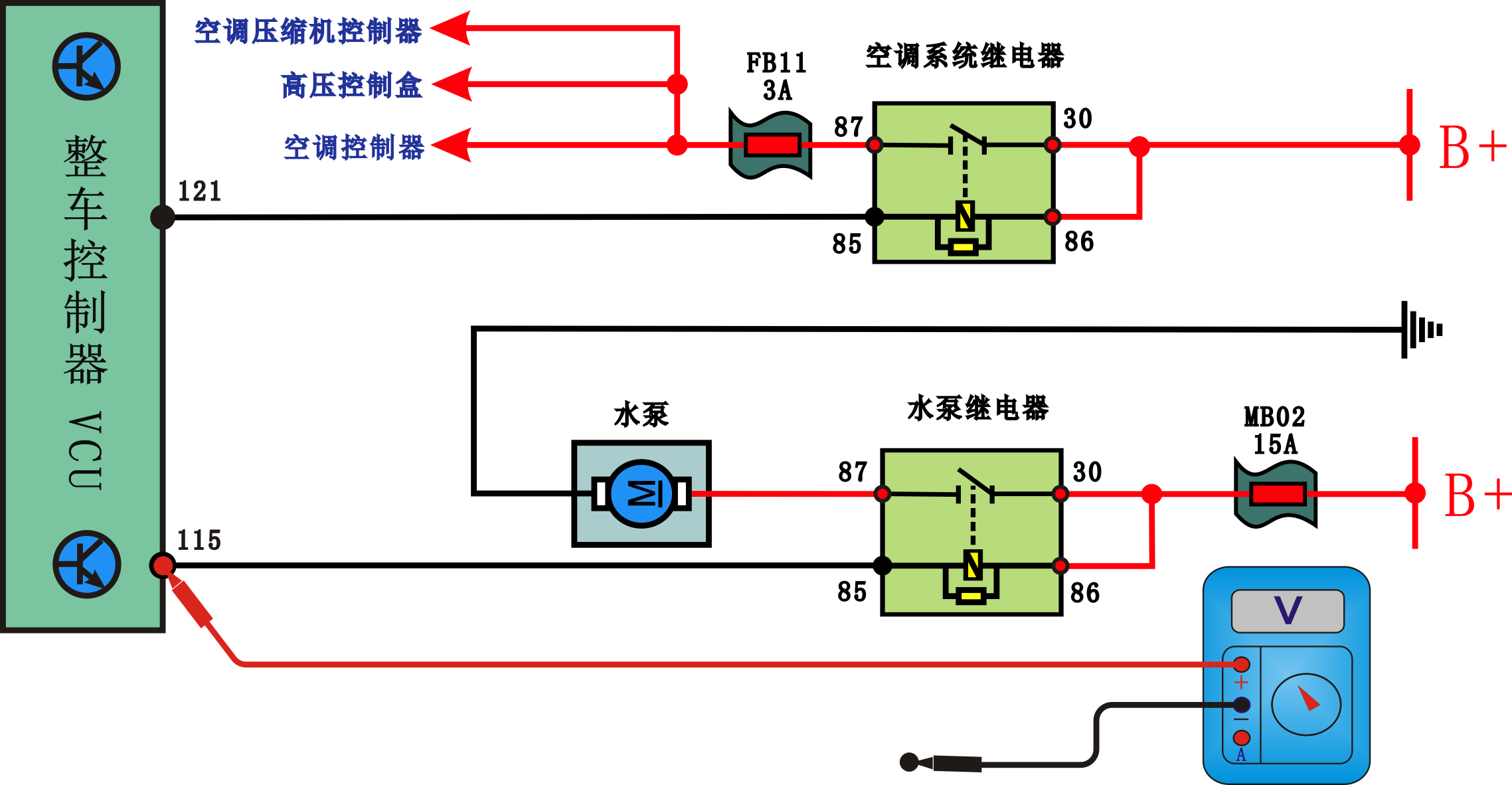

水泵连接方法
测试步骤：（1）把新能源车辆专用万用表的负极检测探针连接到车身或控制模块电源搭铁端子上；（2）把新能源车辆专用万用表的正极检测探针连接到整车控制器端接插件115端子上。说明：图上只画出了水泵继电器搭铁控制端子115的测试方法，空调继电器搭铁控制端子121的测试方法与之雷同，这里不再一一列举。
