第2章整车控制系统常见故障的诊断与检测
1.2.6、真空泵、真空压力传感器的检测>>测试过程>>测试结果分析

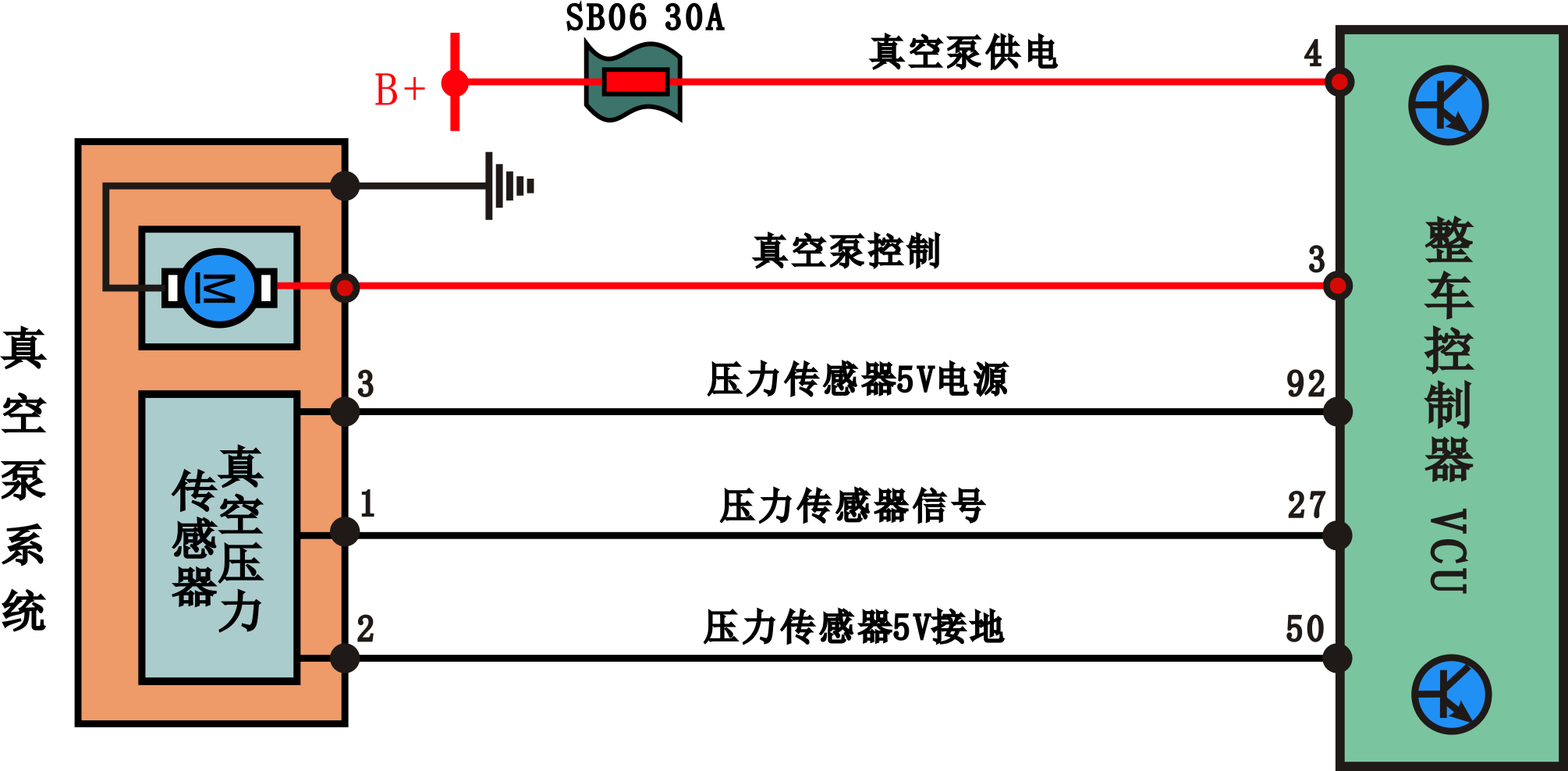

打开点火开关或车辆正常运行时，当压力传感器检测到真空压力降低至设定安全值时，给整车控制器发送一个5V信号电压，VCU停止给真空泵供电，此时，真空泵控制信号电压由高电位变为低电位；当压力传感器检测到真空压力升至设定报警值时，给整车控制器发送一个低电位信号，VCU启动给真空泵供电，此时，真空泵控制信号电压由低电位变为高电位，真空泵运行，再次建立真空。若测试结果不符，则应检查以下线路和元件。（1）真空泵供电、控制、搭铁线路及自身是否正常；（2）真空压力传感器电源线、信号线、接地线及自身是否正常；（3）集成控制器供电、搭铁线路是否正常；（4）集成控制器内部是否正常。
