第2章整车控制系统常见故障的诊断与检测
1.2.2、真空泵、真空压力传感器的检测>>测试过程>>仪器的连接

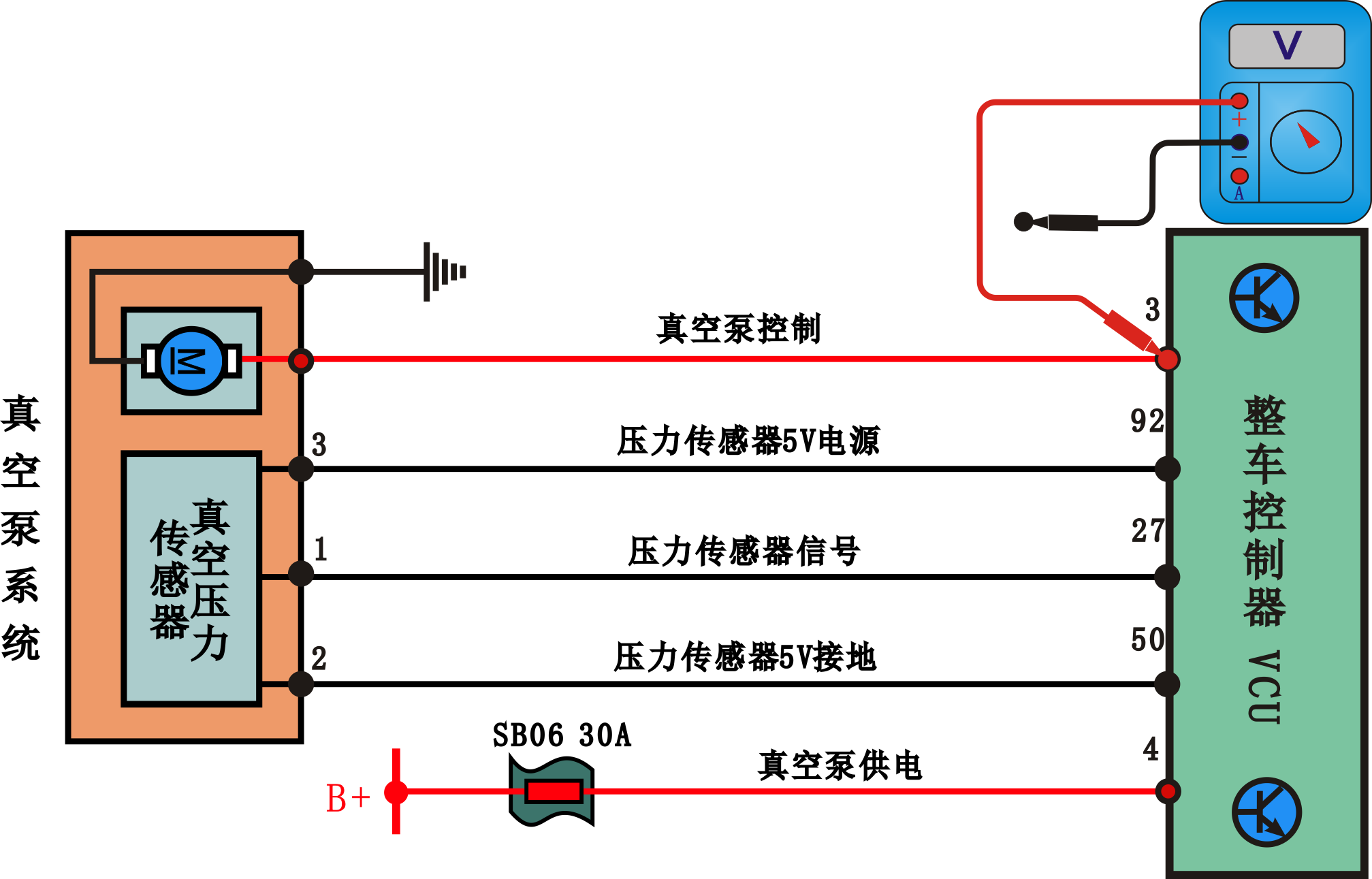

测试步骤（真空泵）：（1）把新能源车辆专用万用表的负极检测探针连接到车身或控制模块电源搭铁端子上；（2）把新能源车辆专用万用表的正极检测探针连接到集成控制器端接插件3端子上。
真空压力传感器

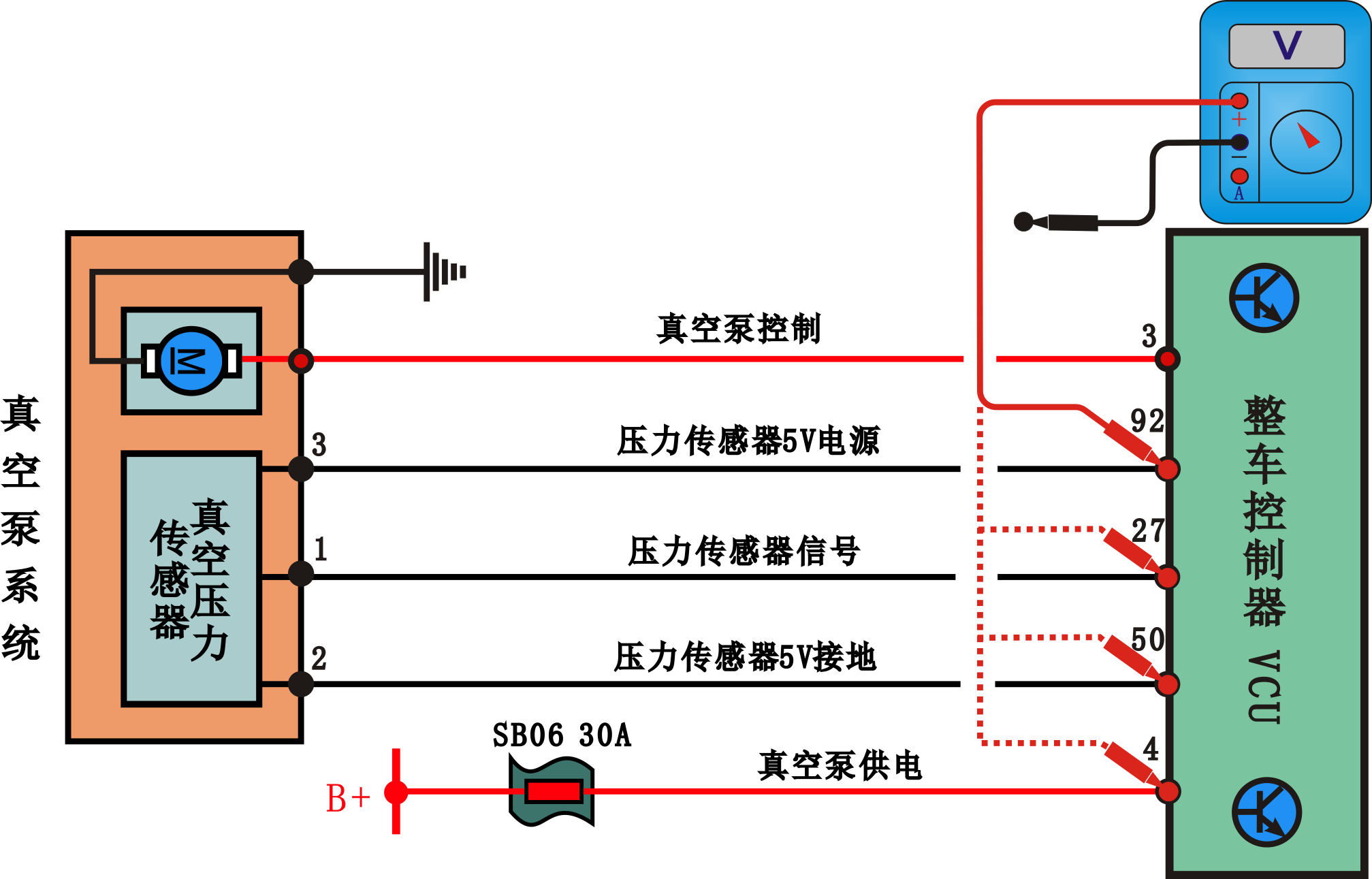

测试步骤：（1）把新能源车辆专用万用表的负极检测探针连接到车身或控制模块电源搭铁端子上；（2）把新能源车辆专用万用表的正极检测探针连接到集成控制器端接插件27端子上；（3）测试完压力传感器电压后，黑表笔不动，移动红表笔分别测试压力传感器5V电源信号电压、压力传感器5V接地信号电压和真空泵供电信号电压。
