第3章驱动电机及控制系统常见故障的诊断与检测
4.1、电机控制器电源的测试>>电源线路故障对系统的影响

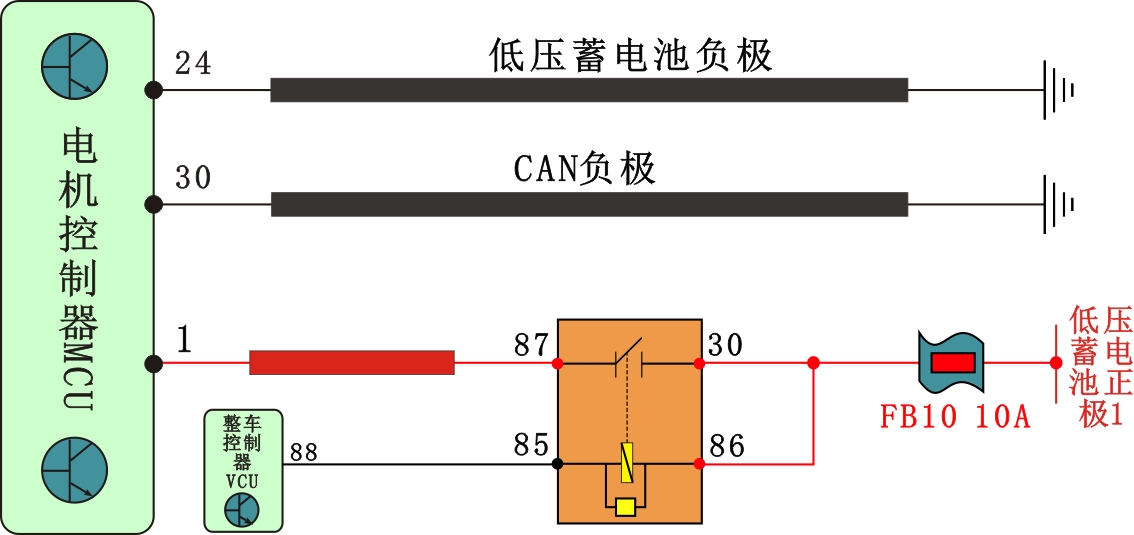

根据驱动电机继电器电路原理图分析可以知道，通过低压蓄电池正极1由保险FB10 10A向电机继电器电源端子30和控制86提供常电。打开点火开关后，整车控制器接收到电机启动信号，整车控制器通过端子88使电机继电器端子85搭铁，控制电机继电器工作。电机继电器由输出端子87向电机控制器输入端子1提供电源，电机控制器负极与辅助蓄电池负极构成回路，电机控制器正常工作。如果在启动或者运行过程中电源线路出现故障，将中断给电机控制器供电，导致电机控制器进入故障模式，车辆无法运行。
