第3章驱动电机及控制系统常见故障的诊断与检测
3.4、驱动电机温度传感器的测试>>电路导通性测试

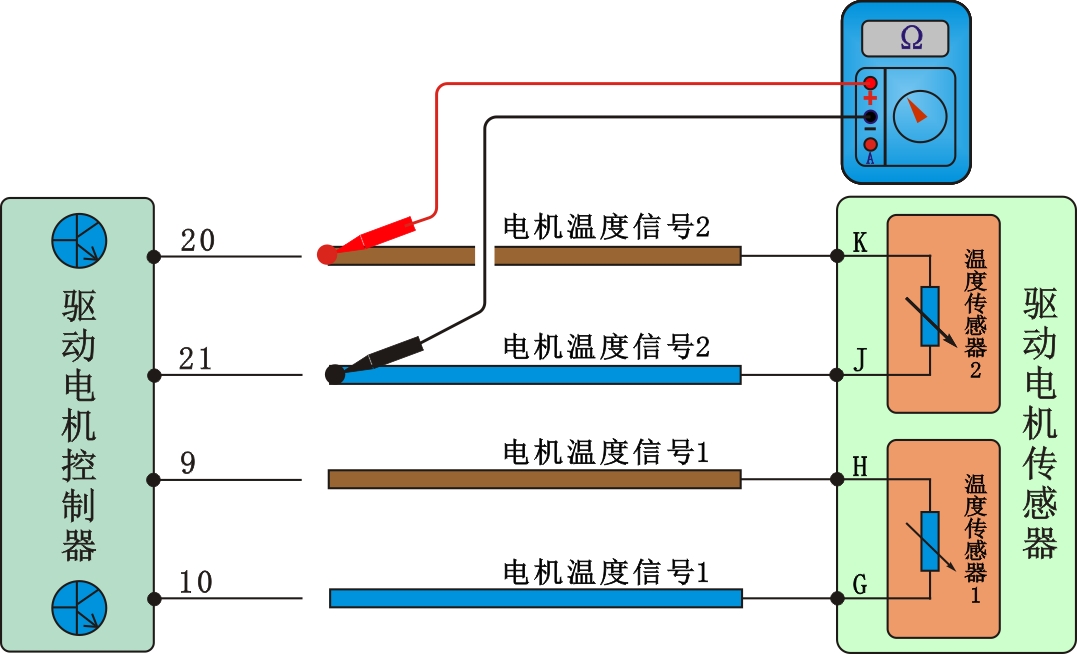

测试步骤：注：传感器安装在驱动电机内部，无法断开驱动电机端接插件。又根据传感器内部结构原理可知传感器为热敏电阻式，所以通过测试传感器引线端电阻可知线路及热敏电阻是否正常。1、拔开电机控制器端的连接器。2、根据如图标注提示进行测量。3、测试电阻值为1KΩ±10%，否则说明导线断路、虚接或相互短路。说明：图示只是列出了驱动电机温度传感器1之间引线电阻值测试，其他线路测试方法与此雷同，不再列举。 如图所示为新能源车辆专用万用表的连接方法。
