第3章驱动电机及控制系统常见故障的诊断与检测
2.3、电磁式位置传感器（旋变）的测试>>测试结果分析

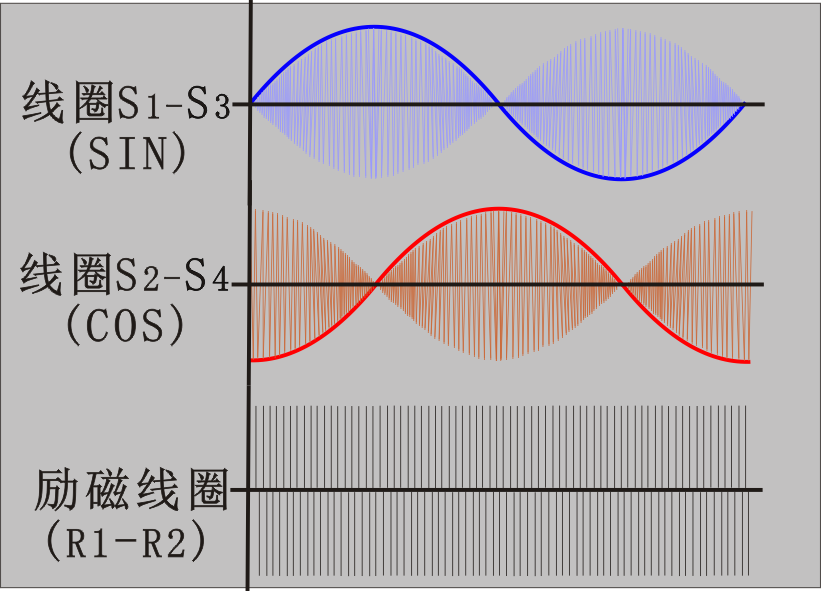

驱动电机在运行过程电机控制器向励磁绕组R1与R2输出频率、幅值固定的正弦波形信号，驱动电机转子带动传感器信号触发轮同步运转，在S1与S3和S2与S4上产生互为90度的正弦波信号。如果测试的结果不符则可能存在以下故障： （1）S2与S4线路断路、短路、虚接、自身故障； （2）S1与S3线路断路、短路、虚接、自身故障； （3）R1与R2线路断路、短路、虚接、自身故障。
