第3章驱动电机及控制系统常见故障的诊断与检测
2.2.2、电磁式位置传感器（旋变）的测试>>测试过程>仪器的连接

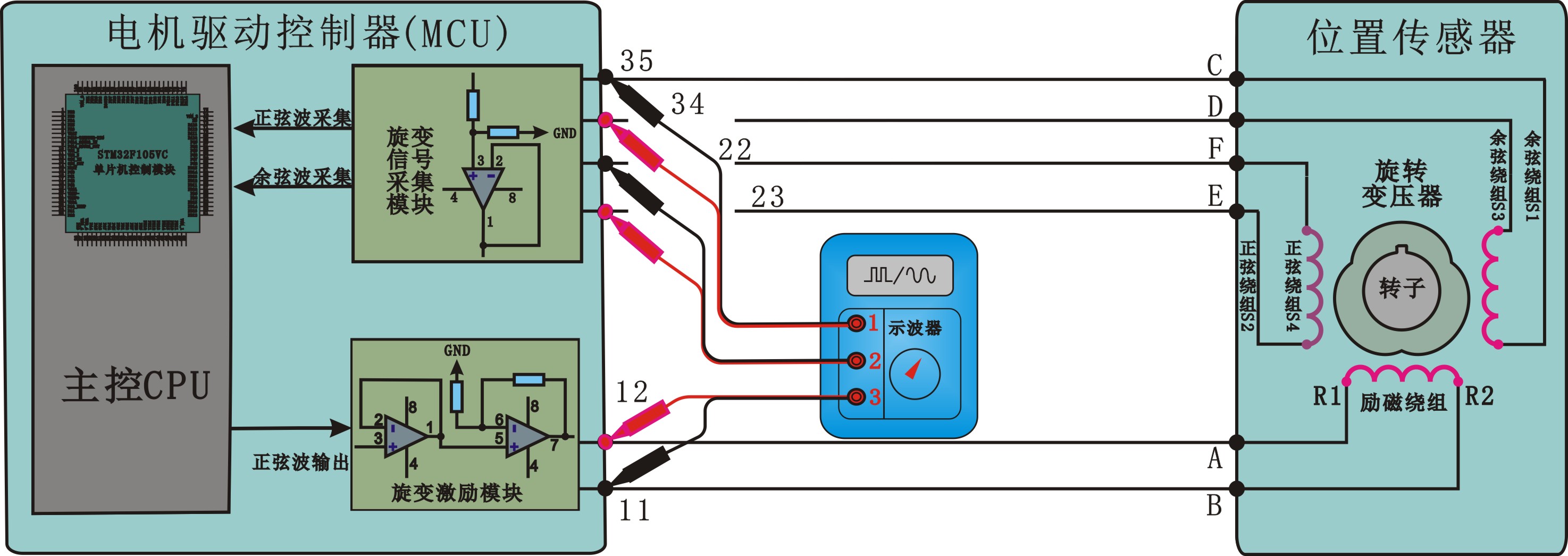

测试步骤： （1）把车辆专用示波器的正极检测探针连接到正弦绕组S2通往控制单元的信号输出线上；负极检测探针连接到正弦绕组S4通往控制单元的信号输出线上； （2）把车辆专用示波器的正极检测探针连接到余弦绕组S3通往控制单元的信号输出线上；负极检测探针连接到余弦绕组S1通往控制单元的信号输出线上； （3）把车辆专用示波器的正极检测探针连接到励磁绕组R1通往控制单元的信号输出线上；负极检测探针连接到励磁绕组R2通往控制单元的信号输出线上。 如图所示为新能源车辆专用万用表的连接方法。
