第3章驱动电机及控制系统常见故障的诊断与检测
2.1、电磁式位置传感器（旋变）的测试>>传感器故障对系统的影响

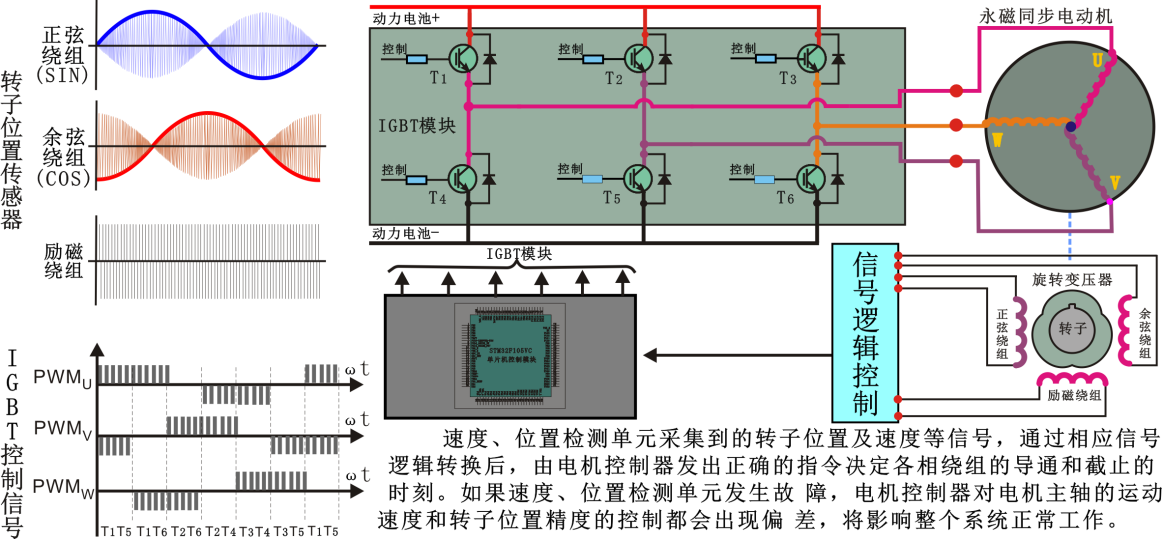

电磁式位置传感器（旋变）向控制单元提供转子位置、速度及方向信号，控制单元根据这些位置、速度及方向信号，为逻辑开关电路（IGBT）提供正确的换相信息，以控制它们的导通与截止，使驱动电机电枢绕组中的电流随着转子位置的变化按次序换向，形成气隙中步进式的旋转磁场，驱动转子连续不断地旋转。如果传感器信号出现故障，将导致驱动电机无法识别转子位置、速度及方向而停止对IGBT的控制，驱动电机无法运转。
