第3章驱动电机控制系统的认知

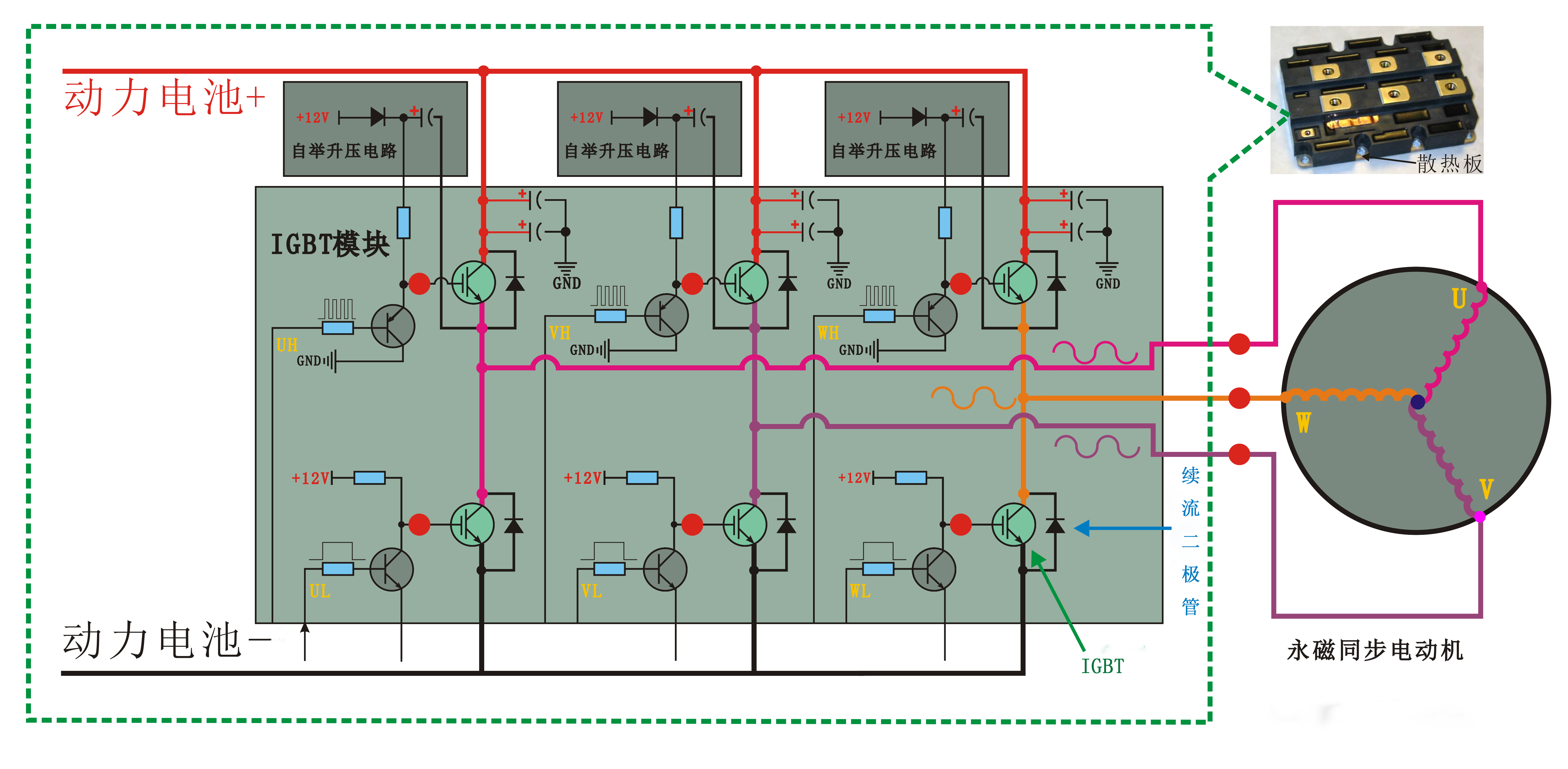

功率变换器是连接电源和电动机绕组的开关部件。通过它将电源能量送入电机，也可将电机内的磁场储能反馈回电源，其功率变换电路所用的开关部件有：1.绝缘栅双极型晶体管（IGBT）或SCR（可控硅）；2.续流二极管3.散热板

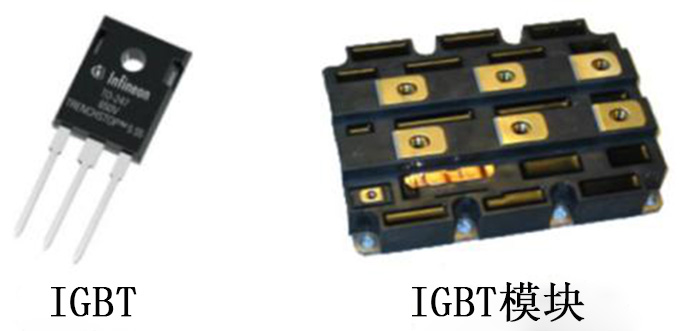

IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件，兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。 IGBT模块是由IGBT（绝缘栅双极型晶体管芯片）与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品；封装后的IGBT模块直接应用于变频器、UPS不间断电源等设备上； IGBT模块具有节能、安装维修方便、散热稳定等特点；当前市场上销售的多为此类模块化产品，一般所说的IGBT也指IGBT模块；随着节能环保等理念的推进，此类产品在市场上将越来越多见；同时，IGBT是能源变换与传输的核心器件，俗称电力电子装置的“CPU”，作为国家战略性新兴产业，在轨道交通、智能电网、航空航天、电动汽车与新能源装备等领域应用极广。

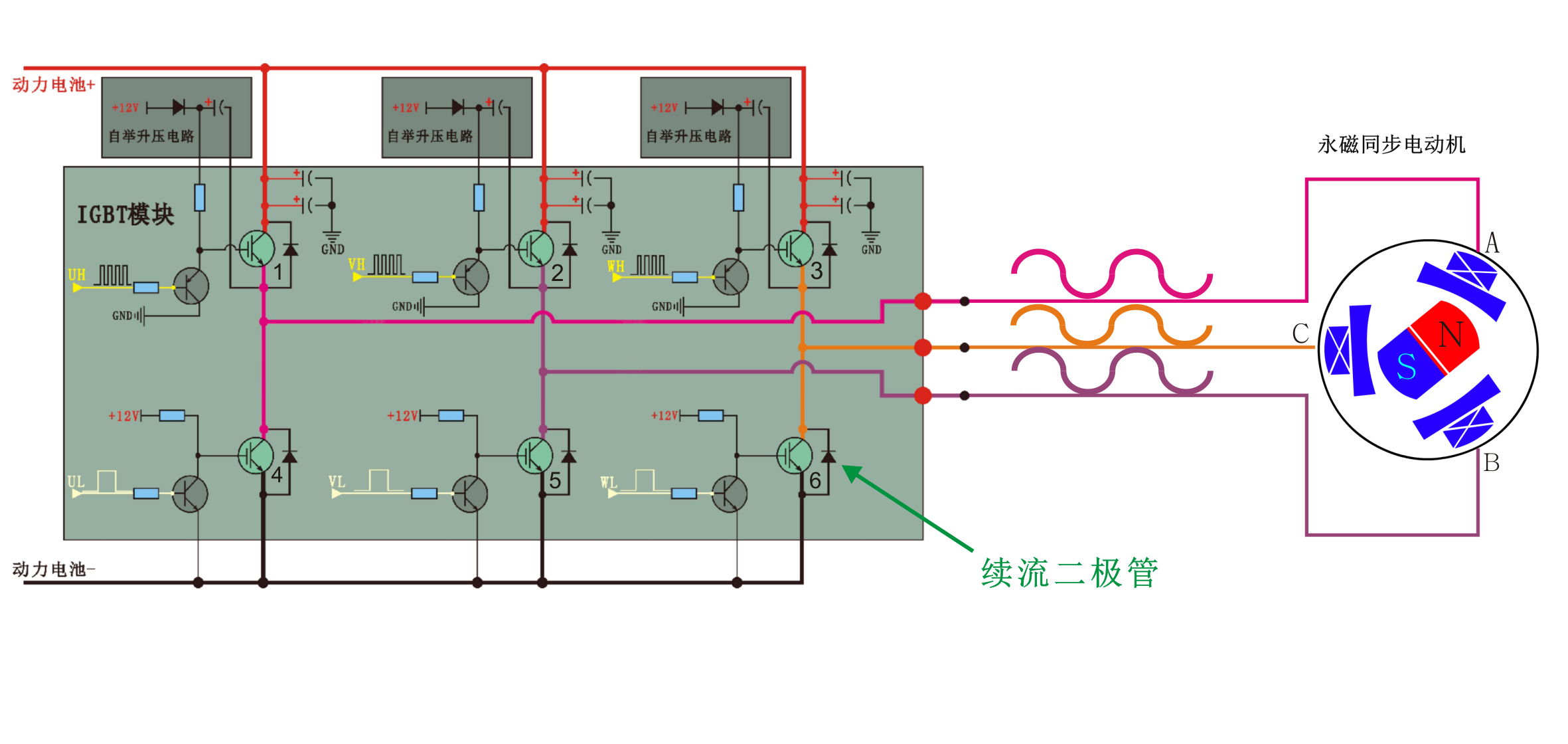

“续流二极管”由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管来作为“续流二极管”，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。 大电感负载（电机线圈）在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的元件产生反向电压，当反向电压高于元件的反向击穿电压时，会使元件如三极管、晶闸管、IGBT等造成损坏。 续流二极管都是并联在大电感负载（电机线圈）的两端，所以在这些反向电压通过续流二极管和线圈构成的回路做功，将电压（电流）消耗掉，从而保护了电路中的其它原件的安全。 其中在驱动电机控制电路中，续流二极管还作为整流二极管使用，将驱动电机输出的交流电整流为直流电，输送至动力蓄电池，为动力蓄电池充电，如上图所示。
