第2章驱动电机的认知

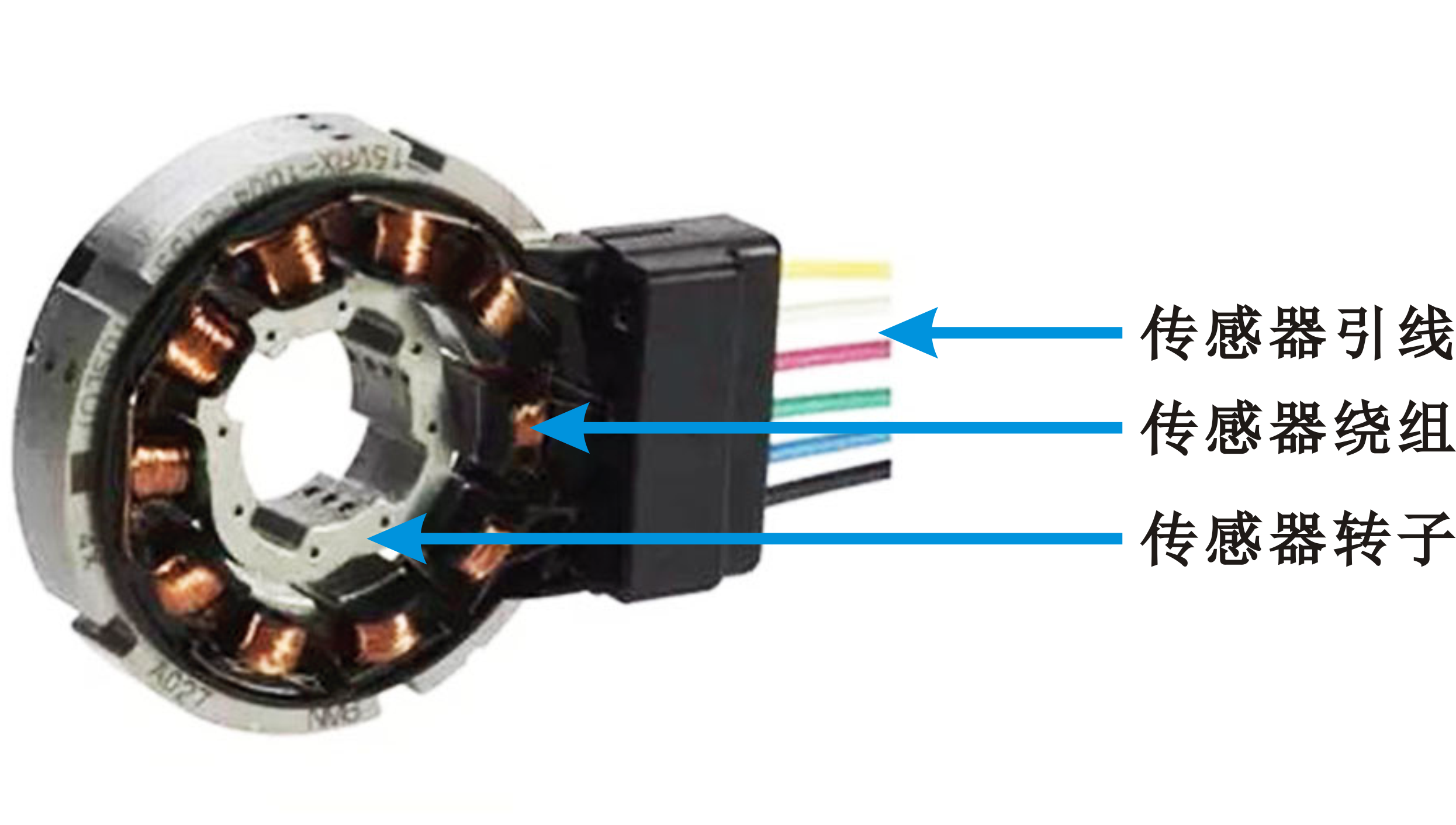

6、电磁式位置传感器（旋变）
电磁式位置传感器简称旋变，是一种输出电压随转子转角变化的信号元件。当励磁绕组以一定频率的交流电压励磁时，输出绕组的电压幅值与转子转角成正余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角呈线性关系。旋变器和其他类型的机电传感器可用来精确测量角位置，以可变耦合变压器的方式工作，其初级绕组和两个次级绕组之间的磁耦合量随旋转部件（转子）位置而改变；转子通常安装在电机轴上。 旋变器可部署在工业电机控制、伺服器、机器人、混合动力和全电动汽车中的动力系统单元以及要求提供精确轴旋转的其它许多应用中。旋变器在这些应用中可以长期耐受严苛条件，是恶劣环境下军用系统的最佳选择。
